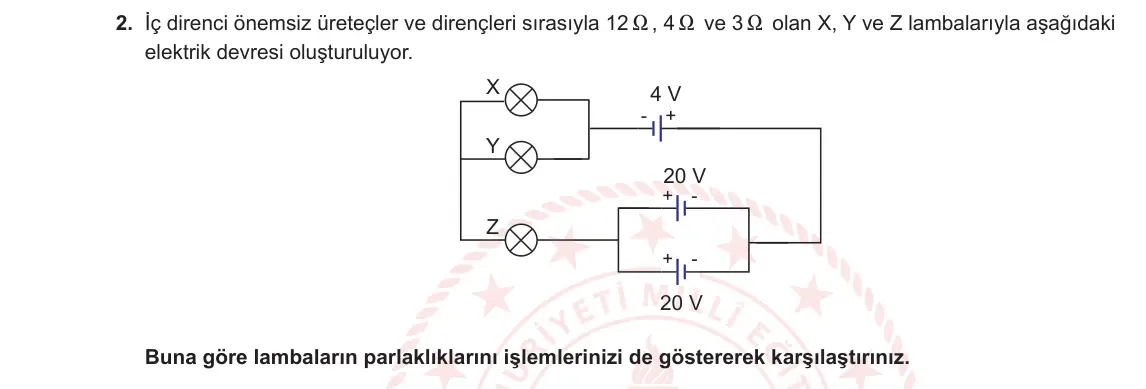

2. İç direnci önemsiz üreteçler ve dirençleri sırasıyla 12 X , 4 X ve 3 X olan X, Y ve Z lambalarıyla aşağıdaki elektrik devresi oluşturuluyor. X 4 V - + Y 20 V - + Z - + 20 V Buna göre lambaların parlaklıklarını işlemlerinizi de göstererek karşılaştırınız.
✅ Cevap ve adım adım çözüm
1. Devrede tek bir ana yol var: X ve Y kendi aralarında paralel, bu grup Z ve üreteçlerle seri.
2. Paralel bağlı özdeş 20 V'luk iki üreteç 20 V etki yapar. 4 V'luk üretecin kutupları da aynı yönde akım verecek şekilde bağlı: toplam gerilim = 20 + 4 = 24 V.
3. X ile Y'nin eşdeğeri = (12 × 4) ÷ (12 + 4) = 3 Ω. Toplam direnç = 3 + 3 = 6 Ω. Ana akım I = 24 ÷ 6 = 4 A.
4. X-Y uçlarındaki gerilim = 4 × 3 = 12 V. P_X = 12² ÷ 12 = 12 W, P_Y = 12² ÷ 4 = 36 W, P_Z = 4² × 3 = 48 W.
Cevap: P_Z > P_Y > P_X olduğundan parlaklık sıralaması Z > Y > X olur.
Dikkat: Paralel bağlı özdeş üreteçlerin gerilimleri toplanmaz; seri bağlılarda ise kutup yönlerine bakarak toplar ya da çıkarırsın.
