Fizik · 10. Sınıf · 2024-2025 1. Dönem 1. Yazılı · 3. Soru
Kazanım: 10.1.2.2. Üreteçlerin seri ve paralel bağlanma gerekçelerini açıklar. 10.1.2.3. Elektrik enerjisi ve elektriksel güç kavramlarını ilişkilendirir.

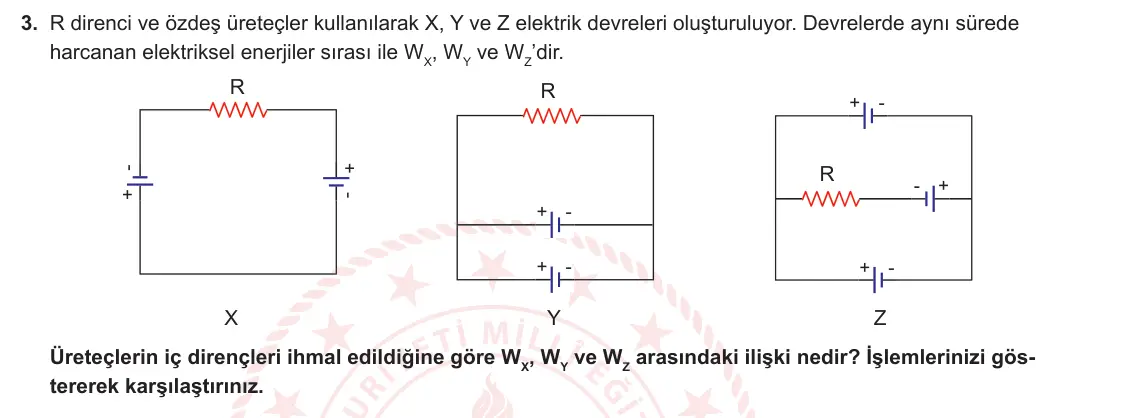

3. R direnci ve özdeş üreteçler kullanılarak X, Y ve Z elektrik devreleri oluşturuluyor. Devrelerde aynı sürede harcanan elektriksel enerjiler sırası ile WX, WY ve WZ’dir.
R R - + R - + - + - + - + - + - + X Y Z Üreteçlerin iç dirençleri ihmal edildiğine göre WX, WY ve WZ arasındaki ilişki nedir? İşlemlerinizi göstererek karşılaştırınız.
