Fizik · 10. Sınıf · 2024-2025 1. Dönem 1. Yazılı · 1. Soru
Kazanım: 10.1.1.2. Katı bir iletkenin direncinin bağlı olduğu değişkenleri analiz eder. 10.1.2.1. Elektrik Akımı, direnç ve potansiyel farkı arasındaki ilişkiyi analiz eder.

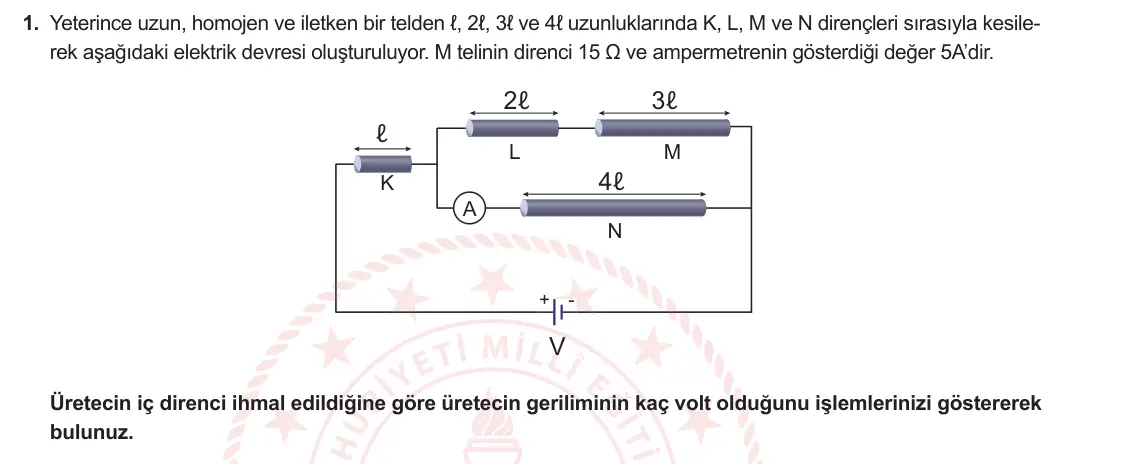

1. Yeterince uzun, homojen ve iletken bir telden ℓ, 2ℓ, 3ℓ ve 4ℓ uzunluklarında K, L, M ve N dirençleri sırasıyla kesilerek aşağıdaki elektrik devresi oluşturuluyor. M telinin direnci 15 Ω ve ampermetrenin gösterdiği değer 5A’dir.
ℓ 2ℓ 3ℓ K L M 4ℓ A N - + V Üretecin iç direnci ihmal edildiğine göre üretecin geriliminin kaç volt olduğunu işlemlerinizi göstererek bulunuz.
