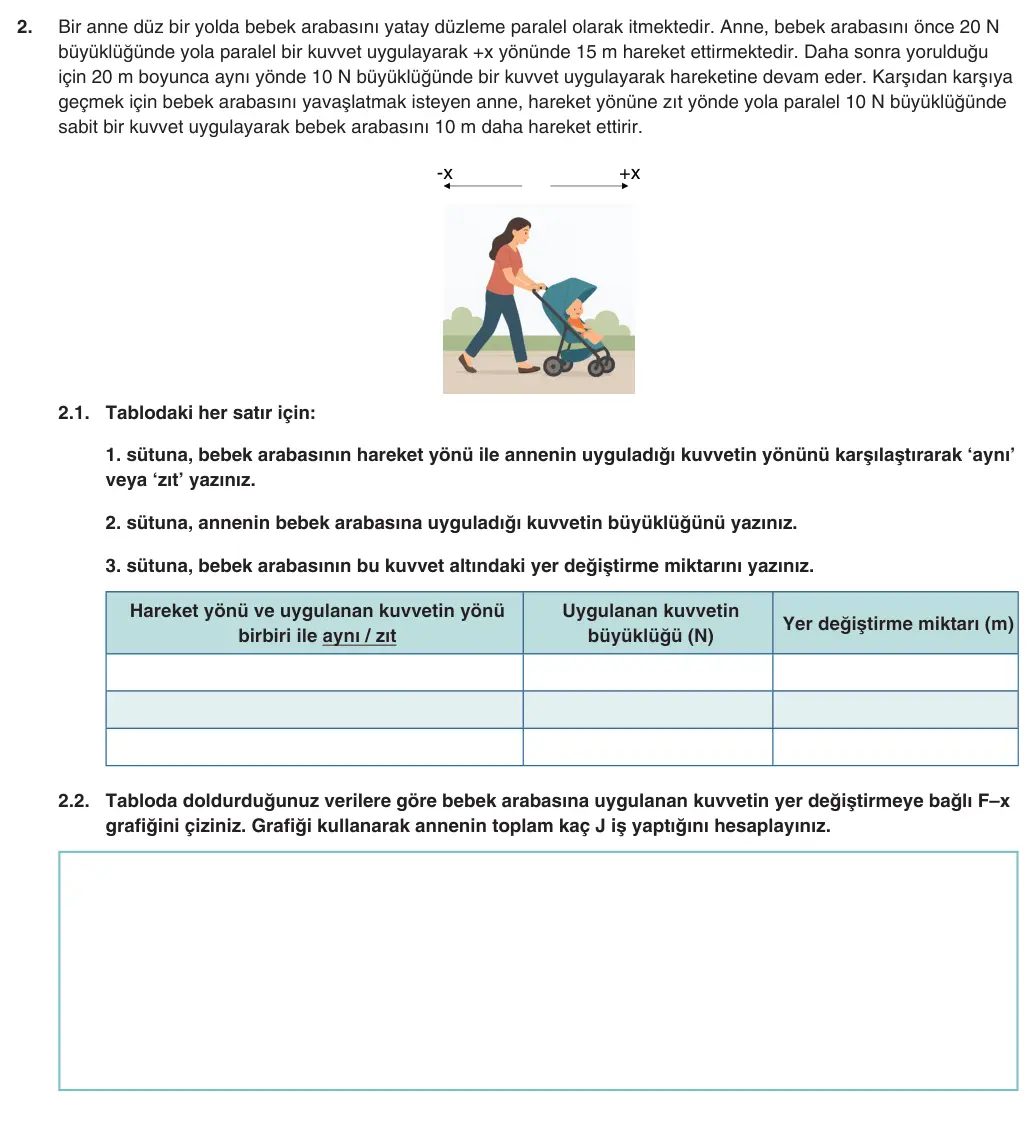

2. Bir anne düz bir yolda bebek arabasını yatay düzleme paralel olarak itmektedir. Anne, bebek arabasını önce 20 N büyüklüğünde yola paralel bir kuvvet uygulayarak +x yönünde 15 m hareket ettirmektedir. Daha sonra yorulduğu için 20 m boyunca aynı yönde 10 N büyüklüğünde bir kuvvet uygulayarak hareketine devam eder. Karşıdan karşıya geçmek için bebek arabasını yavaşlatmak isteyen anne, hareket yönüne zıt yönde yola paralel 10 N büyüklüğünde sabit bir kuvvet uygulayarak bebek arabasını 10 m daha hareket ettirir. -x +x 2.1. Tablodaki her satır için: 1. sütuna, bebek arabasının hareket yönü ile annenin uyguladığı kuvvetin yönünü karşılaştırarak ‘aynı’ veya ‘zıt’ yazınız. 2. sütuna, annenin bebek arabasına uyguladığı kuvvetin büyüklüğünü yazınız. 3. sütuna, bebek arabasının bu kuvvet altındaki yer değiştirme miktarını yazınız. Hareket yönü ve uygulanan kuvvetin yönü Uygulanan kuvvetin Yer değiştirme miktarı (m) birbiri ile aynı / zıt büyüklüğü (N) 2.2. Tabloda doldurduğunuz verilere göre bebek arabasına uygulanan kuvvetin yer değiştirmeye bağlı F–x grafiğini çiziniz. Grafiği kullanarak annenin toplam kaç J iş yaptığını hesaplayınız.
MEB’in resmi çözümünü göster

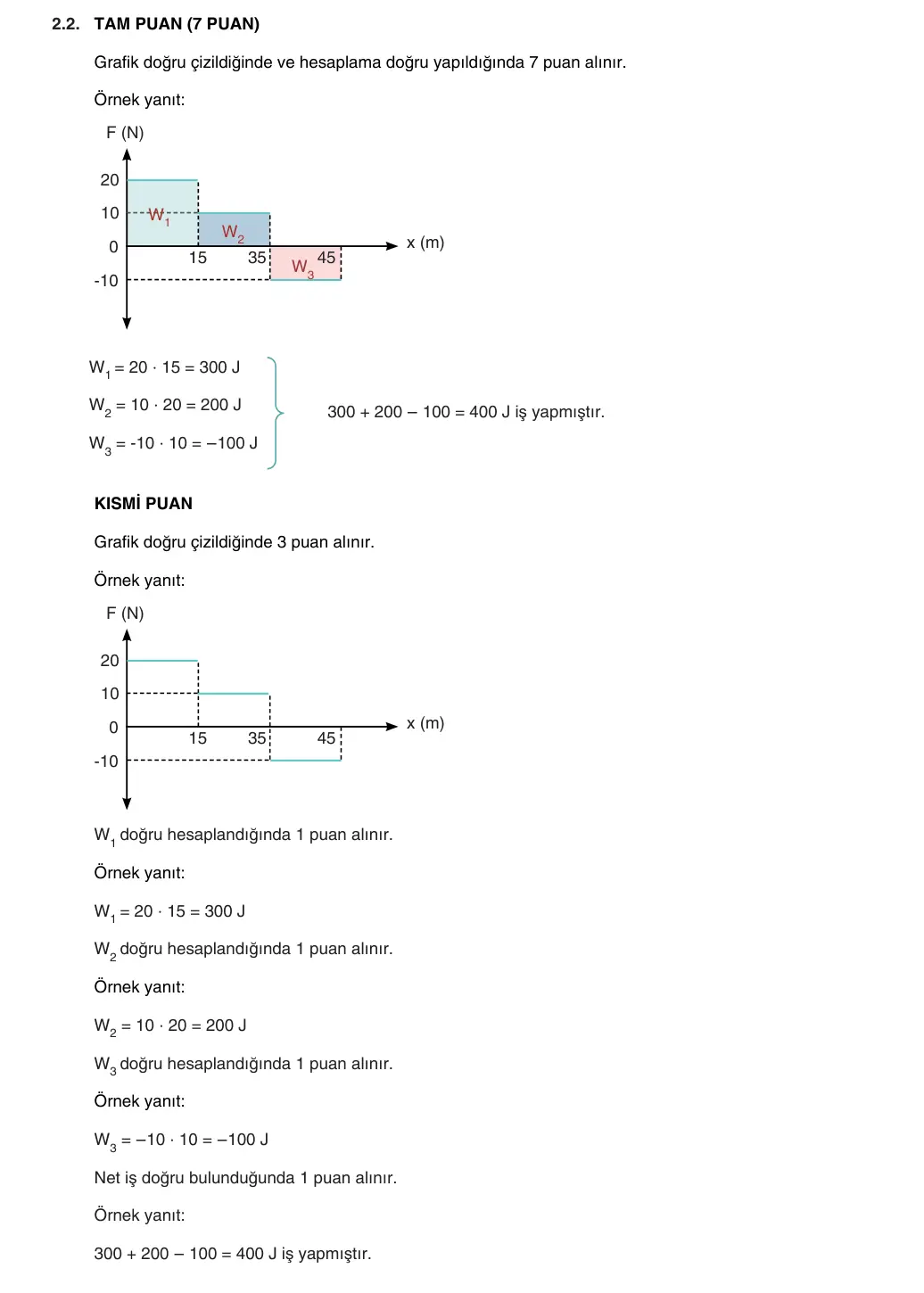

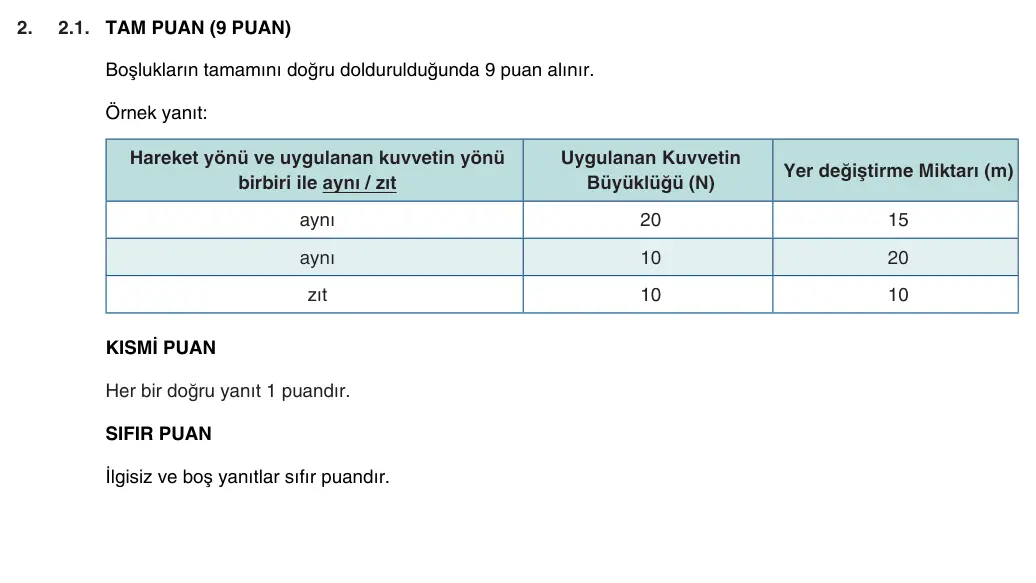

2. 2.1. TAM PUAN (9 PUAN) Boşlukların tamamını doğru doldurulduğunda 9 puan alınır. Örnek yanıt: Hareket yönü ve uygulanan kuvvetin yönü Uygulanan Kuvvetin Yer değiştirme Miktarı (m) birbiri ile aynı / zıt Büyüklüğü (N) aynı 20 15 aynı 10 20 zıt 10 10 KISMİ PUAN Her bir doğru yanıt 1 puandır. SIFIR PUAN İlgisiz ve boş yanıtlar sıfır puandır. 2.2. TAM PUAN (7 PUAN) Grafik doğru çizildiğinde ve hesaplama doğru yapıldığında 7 puan alınır. Örnek yanıt: F (N) 20 10 W1 W2 x (m) 0 15 35 45 W3 -10 W1 = 20 ⋅ 15 = 300 J W2 = 10 ⋅ 20 = 200 J 300 + 200 ñ 100 = 400 J iş yapmıştır. W3 = -10 ⋅ 10 = ñ100 J KISMİ PUAN Grafik doğru çizildiğinde 3 puan alınır. Örnek yanıt: F (N) 20 10 x (m) 0 15 35 45 -10 W1 doğru hesaplandığında 1 puan alınır. Örnek yanıt: W1 = 20 ⋅ 15 = 300 J W2 doğru hesaplandığında 1 puan alınır. Örnek yanıt: W2 = 10 ⋅ 20 = 200 J W3 doğru hesaplandığında 1 puan alınır. Örnek yanıt: W3 = ñ10 ⋅ 10 = ñ100 J Net iş doğru bulunduğunda 1 puan alınır. Örnek yanıt: 300 + 200 ñ 100 = 400 J iş yapmıştır. SIFIR PUAN İlgisiz ve boş yanıtlar sıfır puandır.
