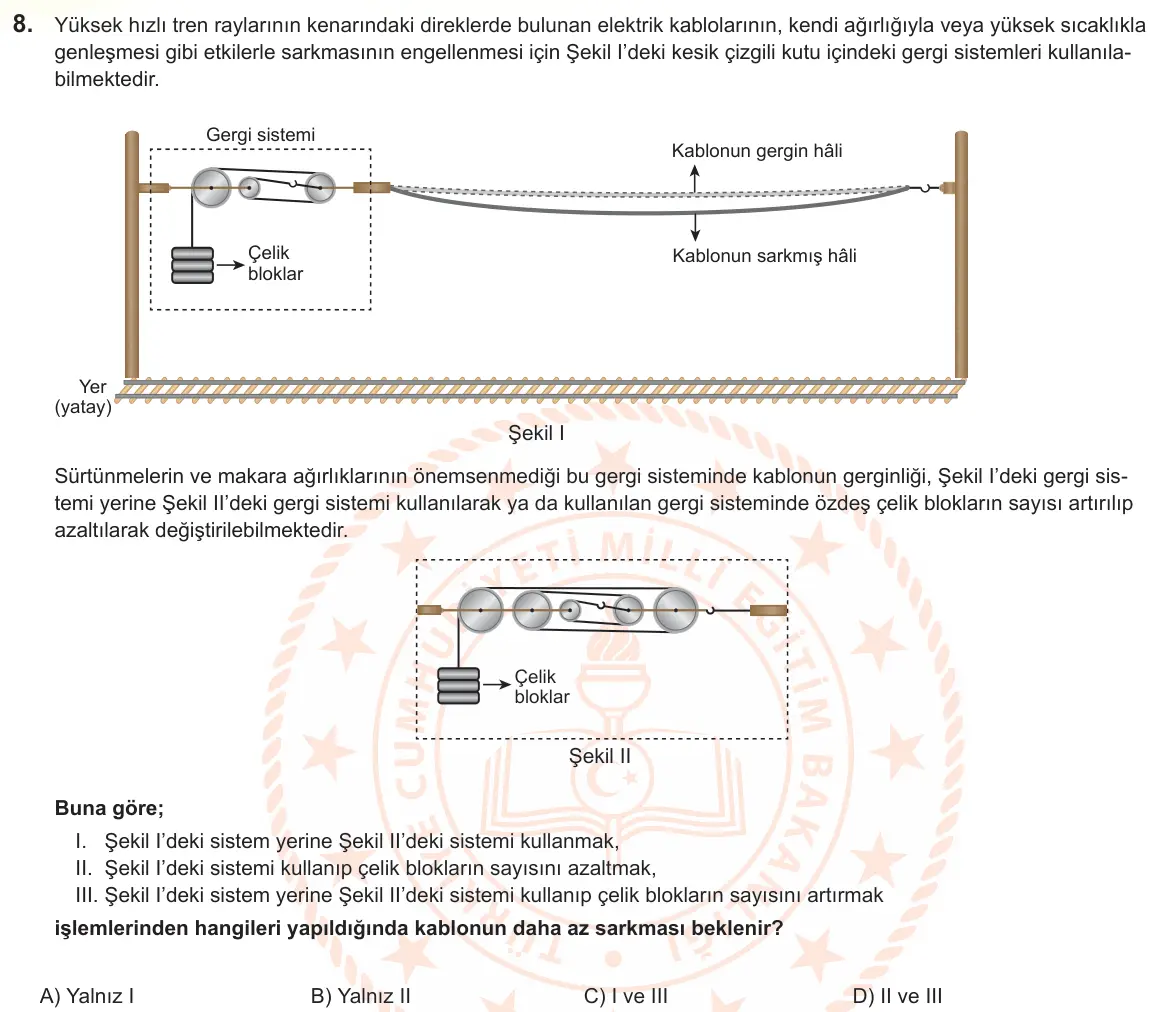

Yüksek hızlı tren raylarının kenarındaki direklerde bulunan elektrik kablolarının, kendi ağırlığıyla veya yüksek sıcaklıkla genleşmesi gibi etkilerle sarkmasının engellenmesi için Şekil I’deki kesik çizgili kutu içindeki gergi sistemleri kullanıla bilmektedir. Gergi sistemi Kablonun gergin hâli Çelik bloklar Kablonun sarkmış hâli Yer (yatay) Şekil I Sürtünmelerin ve makara ağırlıklarının önemsenmediği bu gergi sisteminde kablonun gerginliği, Şekil I’deki gergi sis temi yerine Şekil II’deki gergi sistemi kullanılarak ya da kullanılan gergi sisteminde özdeş çelik blokların sayısı artırılıp azaltılarak değiştirilebilmektedir. Çelik bloklar Şekil II Buna göre; I. Şekil I’deki sistem yerine Şekil II’deki sistemi kullanmak, II. Şekil I’deki sistemi kullanıp çelik blokların sayısını azaltmak, III. Şekil I’deki sistem yerine Şekil II’deki sistemi kullanıp çelik blokların sayısını artırmak işlemlerinden hangileri yapıldığında kablonun daha az sarkması beklenir?
- A) Yalnız I
- B) Yalnız II
- C) I ve III
- D) II ve III
Cevabı göster
Doğru cevap: C) I ve III
