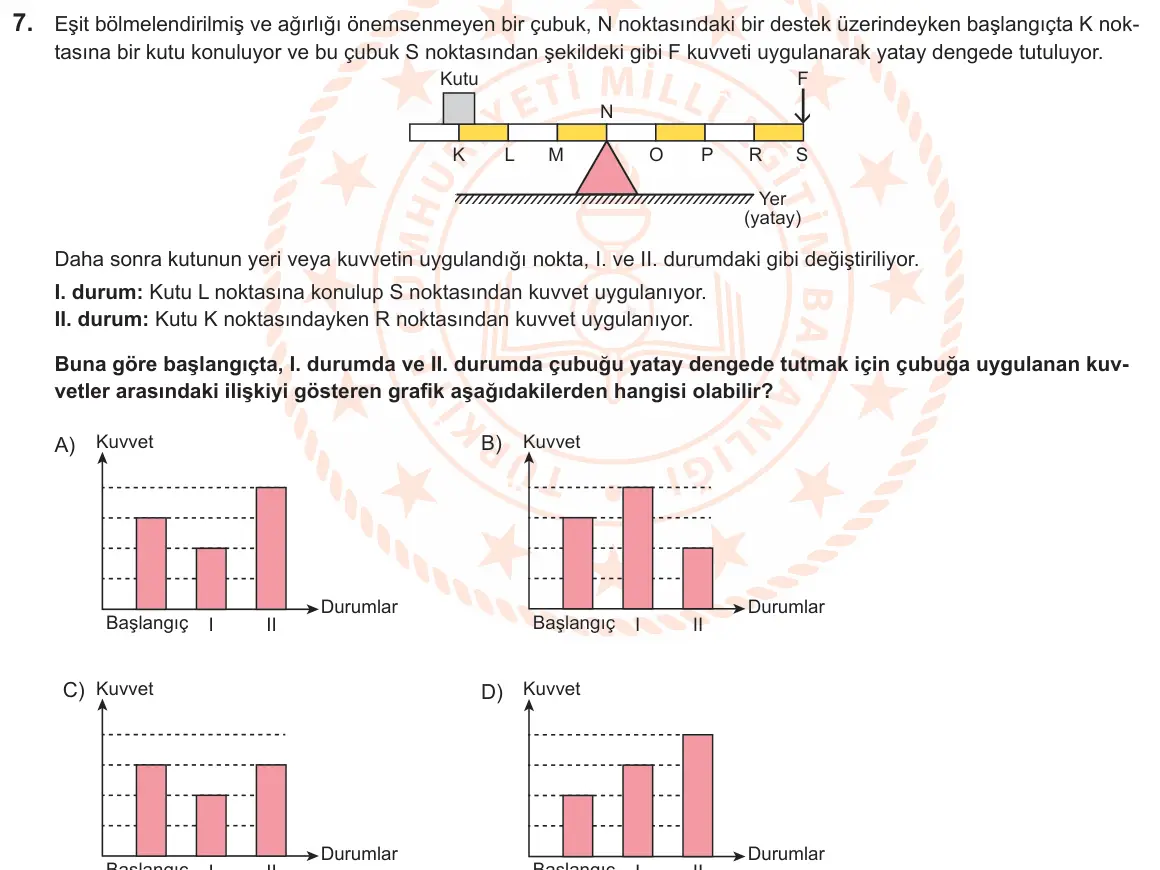

Eşit bölmelendirilmiş ve ağırlığı önemsenmeyen bir çubuk, N noktasındaki bir destek üzerindeyken başlangıçta K nok tasına bir kutu konuluyor ve bu çubuk S noktasından şekildeki gibi F kuvveti uygulanarak yatay dengede tutuluyor. F Kutu N K L M O P R S Yer (yatay) Daha sonra kutunun yeri veya kuvvetin uygulandığı nokta, I. ve II. durumdaki gibi değiştiriliyor. I. durum: Kutu L noktasına konulup S noktasından kuvvet uygulanıyor. II. durum: Kutu K noktasındayken R noktasından kuvvet uygulanıyor. Buna göre başlangıçta, I. durumda ve II. durumda çubuğu yatay dengede tutmak için çubuğa uygulanan kuv vetler arasındaki ilişkiyi gösteren grafik aşağıdakilerden hangisi olabilir?
- A) Kuvvet Durumlar Durumlar II I Başlangıç II I Başlangıç
- B) Kuvvet
- C) Kuvvet Kuvvet D)
- D) (görsel seçenek)
Cevabı göster
Doğru cevap: A) Kuvvet Durumlar Durumlar II I Başlangıç II I Başlangıç
