Fizik · 10. Sınıf · 2024-2025 1. Dönem 1. Yazılı · 4. Soru

Kazanım: 10.1.2.1. Elektrik Akımı, direnç ve potansiyel farkı arasındaki ilişkiyi analiz eder.

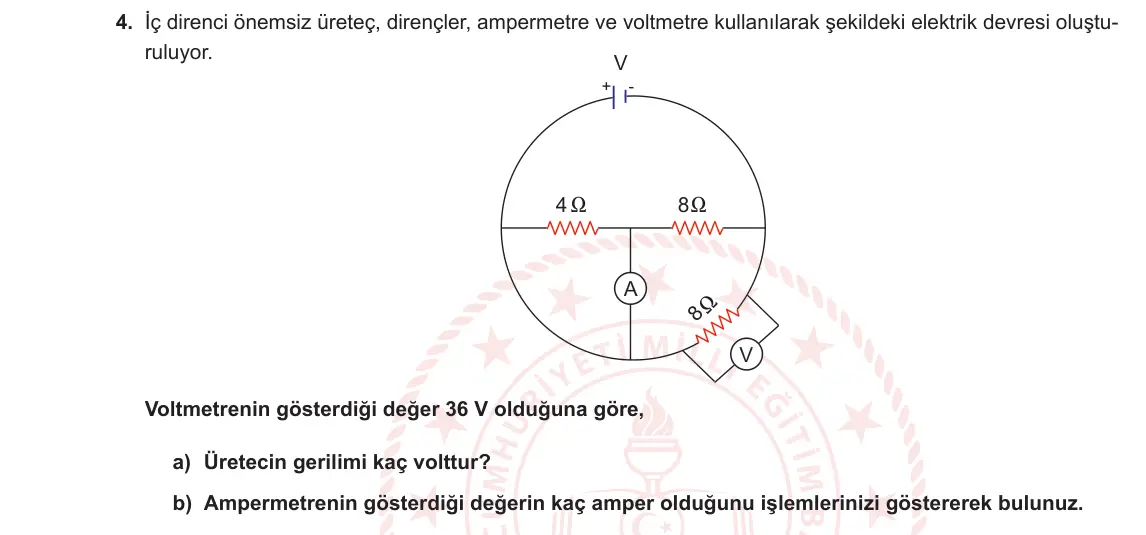

4. İç direnci önemsiz üreteç, dirençler, ampermetre ve voltmetre kullanılarak şekildeki elektrik devresi oluşturuluyor.

V - + 4 8 X X A X 8 V Voltmetrenin gösterdiği değer 36 V olduğuna göre,

a) Üretecin gerilimi kaç volttur?

b) Ampermetrenin gösterdiği değerin kaç amper olduğunu işlemlerinizi göstererek bulunuz.
