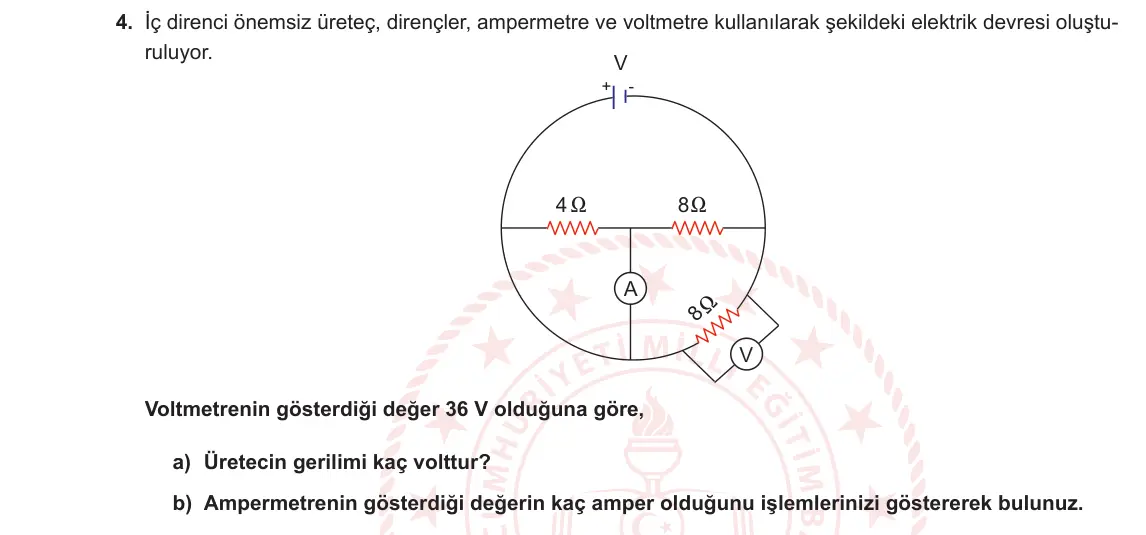

4. İç direnci önemsiz üreteç, dirençler, ampermetre ve voltmetre kullanılarak şekildeki elektrik devresi oluştu ruluyor. V - + 4 8 X X A X 8 V Voltmetrenin gösterdiği değer 36 V olduğuna göre, a) Üretecin gerilimi kaç volttur? b) Ampermetrenin gösterdiği değerin kaç amper olduğunu işlemlerinizi göstererek bulunuz.
✅ Cevap ve adım adım çözüm
1. Ampermetrenin direnci yok sayılır. Bu yüzden 4 Ω ile 8 Ω'un birleştiği orta nokta, dairenin alt noktasıyla aynı potansiyeldedir. Sol taraftaki tel de 4 Ω'un sol ucunu alt noktaya bağlar.
2. 4 Ω'un iki ucu aynı potansiyelde olduğu için kısa devre olur ve ondan akım geçmez.
3. Geriye üretecin iki ucu arasında birbirine paralel iki 8 Ω kalır. Paralel kolların gerilimi üreteç gerilimine eşittir. Voltmetre 36 V gösterdiğine göre V = 36 V.
4. Her 8 Ω'dan 36 ÷ 8 = 4,5 A geçer. Yataydaki 8 Ω'un akımı orta noktadan ampermetreye gider.
Cevap: a) 36 V b) 4,5 A
Dikkat: Uçları dirençsiz tellerle aynı noktaya bağlanan direnç kısa devre olur; önce eş potansiyelli noktaları belirle.
