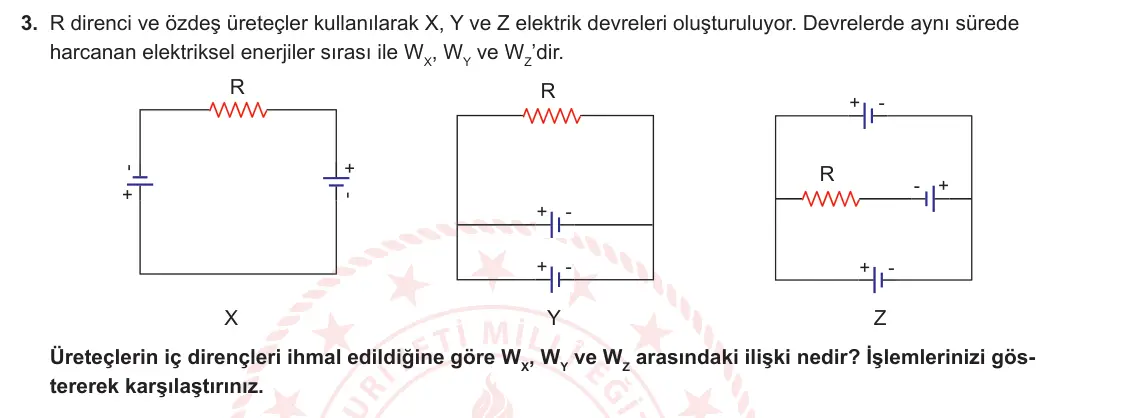

3. R direnci ve özdeş üreteçler kullanılarak X, Y ve Z elektrik devreleri oluşturuluyor. Devrelerde aynı sürede harcanan elektriksel enerjiler sırası ile WX, WY ve WZ’dir. R R - + R - + - + - + - + - + - + X Y Z Üreteçlerin iç dirençleri ihmal edildiğine göre WX, WY ve WZ arasındaki ilişki nedir? İşlemlerinizi gös tererek karşılaştırınız.
✅ Cevap ve adım adım çözüm
1. Her üretecin gerilimi ε olsun. Enerji W = (V² ÷ R) × t, t aynı olduğundan direncin uçlarındaki gerilimi karşılaştırman yeterli.
2. X: İki üreteç seri ve aynı yönde bağlı. R'nin gerilimi 2ε, W_X = 4ε²t ÷ R.
3. Y: İki üreteç paralel, eşdeğer gerilim ε. R'nin gerilimi ε, W_Y = ε²t ÷ R.
4. Z: Üstteki ve alttaki üreteçler paralel olduğu için sol ve sağ uç arasındaki gerilimi ε'da sabitler. Orta kolda R ile seri bağlı üreteç bu gerilime ters yönde değil, aynı yönde eklenir: R'nin gerilimi ε + ε = 2ε, W_Z = 4ε²t ÷ R.
Cevap: W_X = W_Z > W_Y (oran 4 : 1 : 4)
Dikkat: Z'de R'nin gerilimini bulurken orta koldaki üretecin kutup yönünü dikkatle izle; kola eklenen gerilimi atlama.
