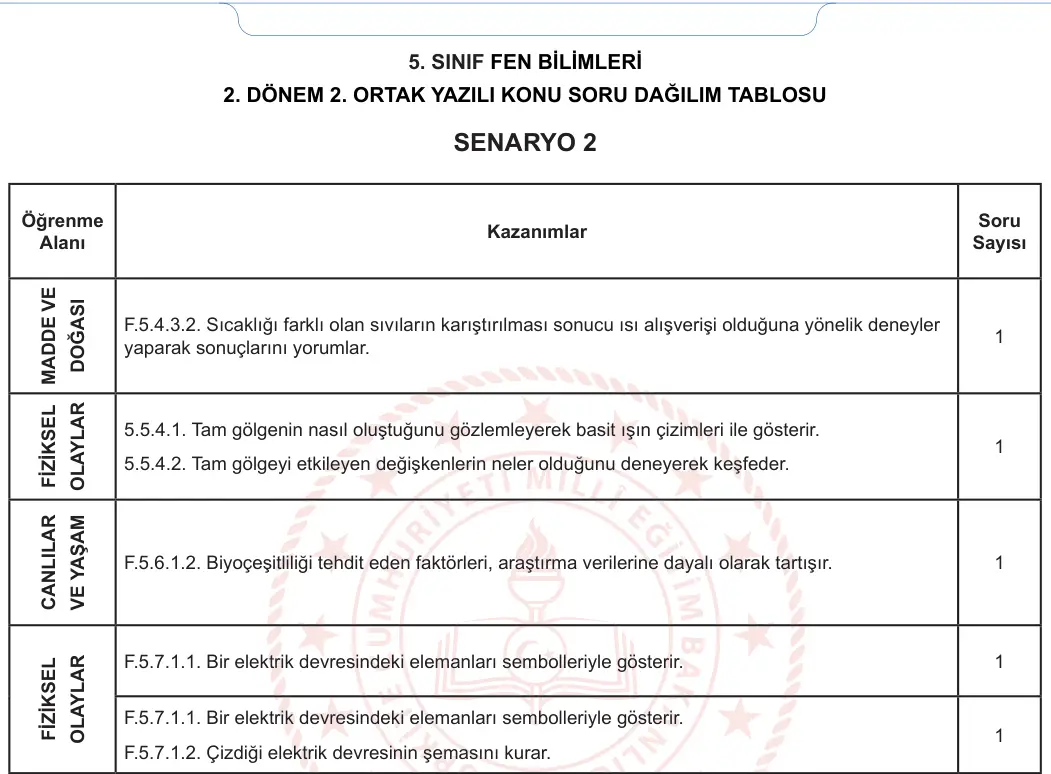

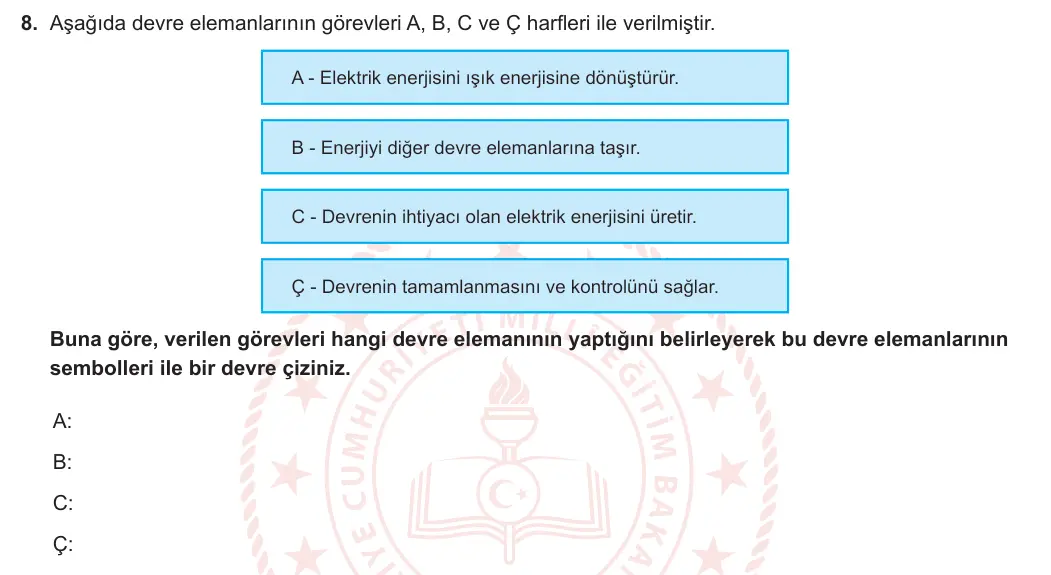

8. Aşağıda devre elemanlarının görevleri A, B, C ve Ç harfleri ile verilmiştir. A - Elektrik enerjisini ışık enerjisine dönüştürür. B - Enerjiyi diğer devre elemanlarına taşır. C - Devrenin ihtiyacı olan elektrik enerjisini üretir. Ç - Devrenin tamamlanmasını ve kontrolünü sağlar. Buna göre, verilen görevleri hangi devre elemanının yaptığını belirleyerek bu devre elemanlarının sembolleri ile bir devre çiziniz. A: B: C: Ç: 5. SINIF FEN BİLİMLERİ 2. DÖNEM 2. ORTAK YAZILI KONU SORU DAĞILIM TABLOSU
✅ Cevap ve adım adım çözüm
1. A: Elektrik enerjisini ışık enerjisine dönüştüren elemana ampul denir. Sembolü bir daire içinde çarpı işaretidir.
2. B: Enerjiyi diğer elemanlara taşıyan eleman bağlantı kablosudur. Sembolü düz bir çizgidir.
3. C: Gerekli elektrik enerjisini sağlayan eleman pildir. Sembolü uzun ve kısa iki paralel çizgidir; uzun çizgi + kutuptur.
4. Ç: Devreyi tamamlayıp kontrol eden eleman anahtardır. Sembolü bir ucu kalkık eğik çizgidir.
5. Devreyi kapalı bir halka biçiminde çiz: pil, anahtar ve ampulü kablo çizgileriyle uç uca bağla.
Cevap: A: ampul, B: bağlantı kablosu, C: pil, Ç: anahtar. Pil, anahtar ve ampul kablolarla bir halka oluşturacak şekilde birbirine bağlanarak devre çizilir.
Dikkat: Devre çizimi kapalı bir halka olmalı; kabloda boşluk kalırsa devre tamamlanmaz.
