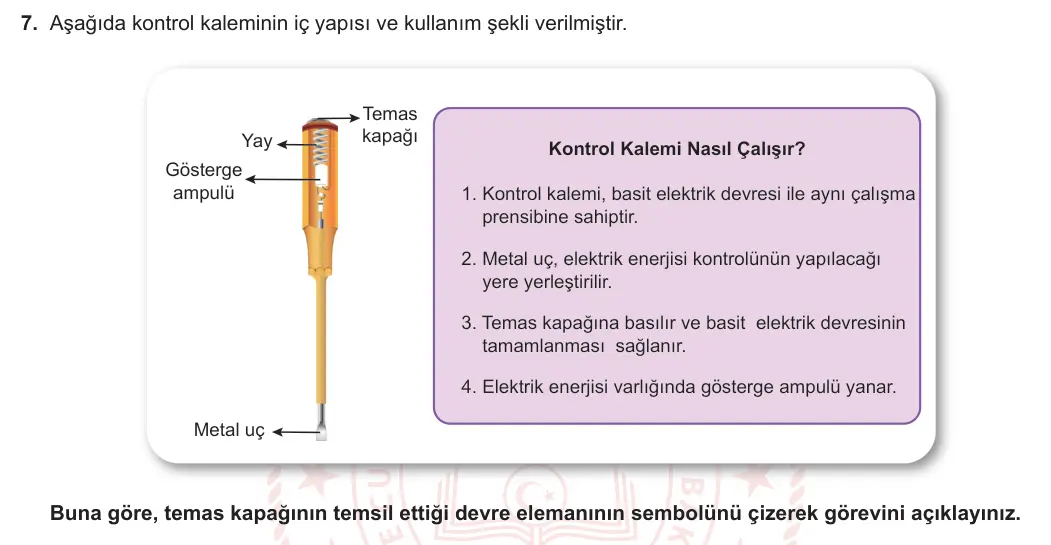

7. Aşağıda kontrol kaleminin iç yapısı ve kullanım şekli verilmiştir.
Yay Temas kapağı Kontrol Kalemi Nasıl Çalışır?
Gösterge ampulü
1. Kontrol kalemi, basit elektrik devresi ile aynı çalışma prensibine sahiptir.
2. Metal uç, elektrik enerjisi kontrolünün yapılacağı yere yerleştirilir.
3. Temas kapağına basılır ve basit elektrik devresinin tamamlanması sağlanır.
4. Elektrik enerjisi varlığında gösterge ampulü yanar.
Metal uç Buna göre, temas kapağının temsil ettiği devre elemanının sembolünü çizerek görevini açıklayınız.
