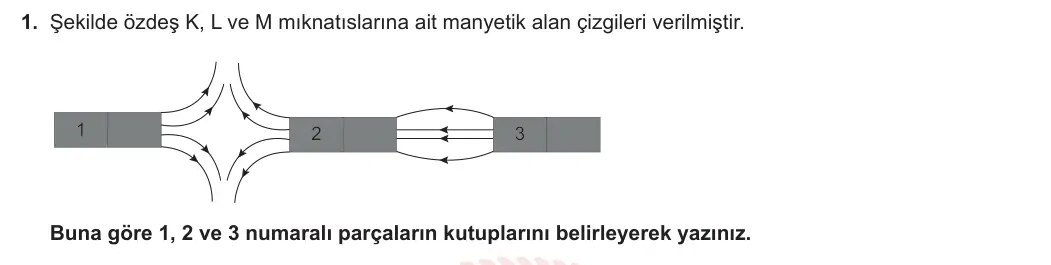

1. Şekilde özdeş K, L ve M mıknatıslarına ait manyetik alan çizgileri verilmiştir. 1 2 3 Buna göre 1, 2 ve 3 numaralı parçaların kutuplarını belirleyerek yazınız.
✅ Cevap ve adım adım çözüm
1. Manyetik alan çizgileri mıknatısın N kutbundan çıkar, S kutbuna girer.
2. K ile L arasında çizgiler birbirine kavuşmuyor, iki uçtan da dışarı doğru yayılıyor (oklar dışarı bakıyor). Bu, iki ucun aynı kutup olduğunu ve çizgilerin bu uçlardan çıktığını gösterir. Yani K'nin sağ ucu ve L'nin sol ucu (2) N kutbudur.
3. K'nin sağ ucu N olduğundan diğer ucu olan 1 numara S'dir.
4. L ile M arasında çizgiler M'den L'ye doğru (oklar sola) uzanıyor. Çizgiler 3'ten çıktığı için 3 numara N'dir. L'nin sağ ucu ise S'dir; bu da 2'nin N olmasıyla uyumludur.
Cevap: 1: S, 2: N, 3: N.
Dikkat: Birbirini iten kutuplar arasında çizgiler birleşmez ve yanlara açılır; çeken kutuplar arasında ise çizgiler bir kutuptan ötekine düz geçer.
