Fizik · 10. Sınıf · 2023-2024 1. Dönem 1. Yazılı · 1. Bölüm 6. Soru

Kazanım: 10.1.2.1. Elektrik Akımı, direnç ve potansiyel farkı arasındaki ilişkiyi analiz eder.

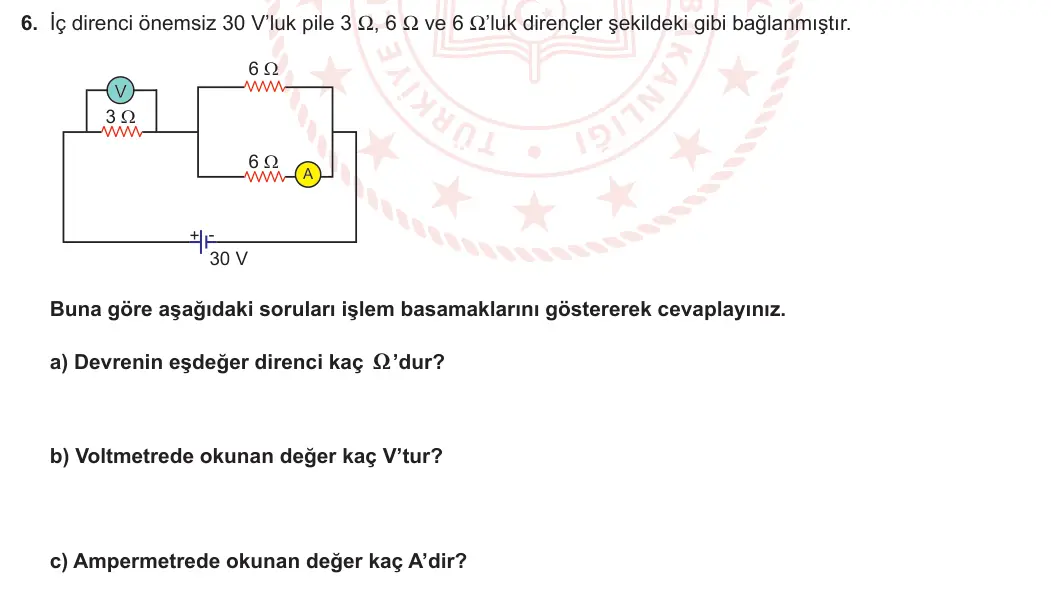

6. İç direnci önemsiz 30 V’luk pile 3 Ω, 6 Ω ve 6 Ω’luk dirençler şekildeki gibi bağlanmıştır.

6 Ω V 3 Ω 6 Ω A 30 V Buna göre aşağıdaki soruları işlem basamaklarını göstererek cevaplayınız.

a) Devrenin eşdeğer direnci kaç X’dur?

b) Voltmetrede okunan değer kaç V’tur?

c) Ampermetrede okunan değer kaç A’dir?
