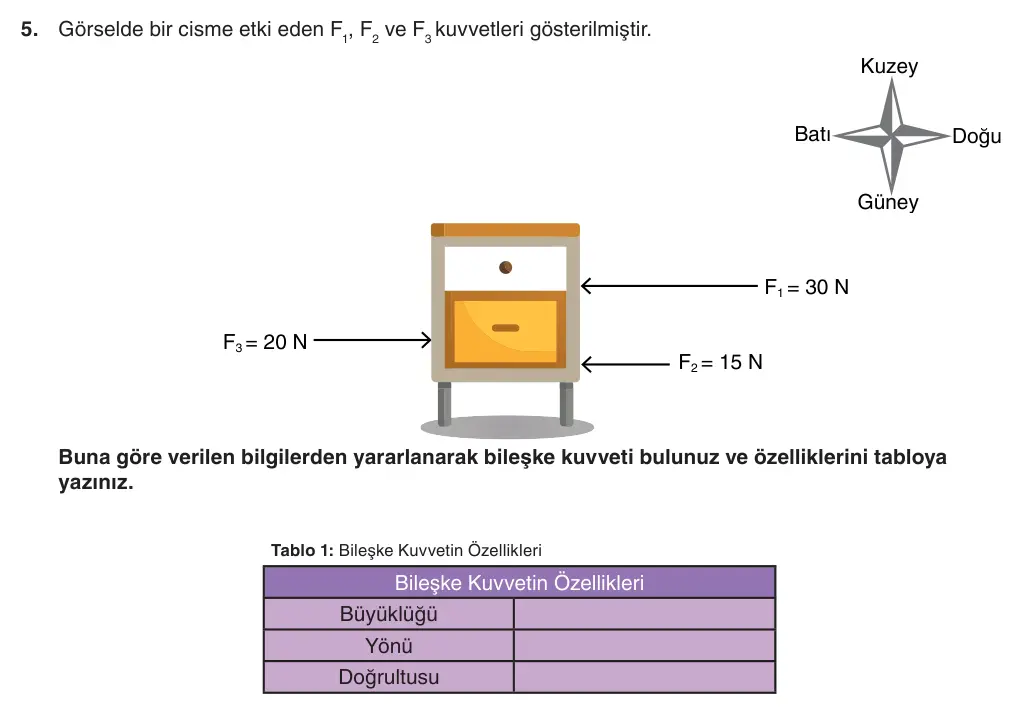

5. Görselde bir cisme etki eden F1, F2 ve F3 kuvvetleri gösterilmiştir. Kuzey Batı Doğu Güney F1 = 30 N F3 = 20 N F2 = 15 N Buna göre verilen bilgilerden yararlanarak bileşke kuvveti bulunuz ve özelliklerini tabloya yazınız. Tablo 1: Bileşke Kuvvetin Özellikleri Bileşke Kuvvetin Özellikleri Büyüklüğü Yönü Doğrultusu
MEB’in resmi çözümünü göster

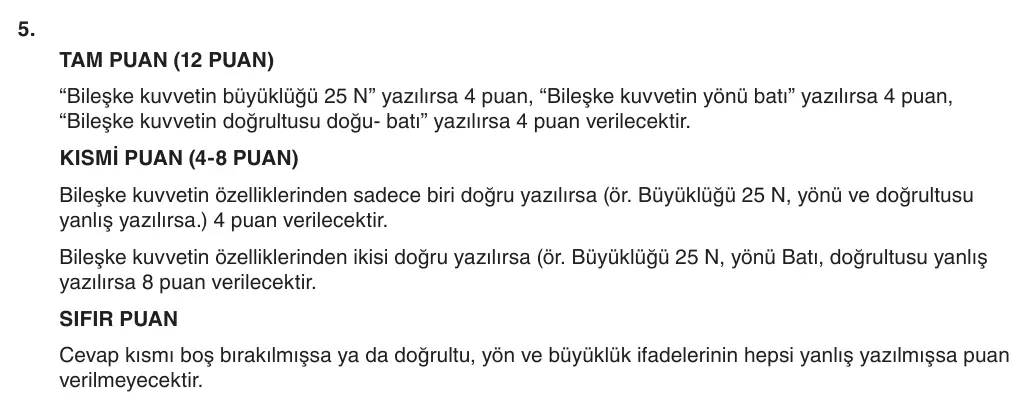

5. TAM PUAN (12 PUAN) “Bileşke kuvvetin büyüklüğü 25 N” yazılırsa 4 puan, “Bileşke kuvvetin yönü batı” yazılırsa 4 puan, “Bileşke kuvvetin doğrultusu doğubatı” yazılırsa 4 puan verilecektir. KISMİ PUAN (4-8 PUAN) Bileşke kuvvetin özelliklerinden sadece biri doğru yazılırsa (ör. Büyüklüğü 25 N, yönü ve doğrultusu yanlış yazılırsa.) 4 puan verilecektir. Bileşke kuvvetin özelliklerinden ikisi doğru yazılırsa (ör. Büyüklüğü 25 N, yönü Batı, doğrultusu yanlış yazılırsa 8 puan verilecektir. SIFIR PUAN Cevap kısmı boş bırakılmışsa ya da doğrultu, yön ve büyüklük ifadelerinin hepsi yanlış yazılmışsa puan verilmeyecektir.
