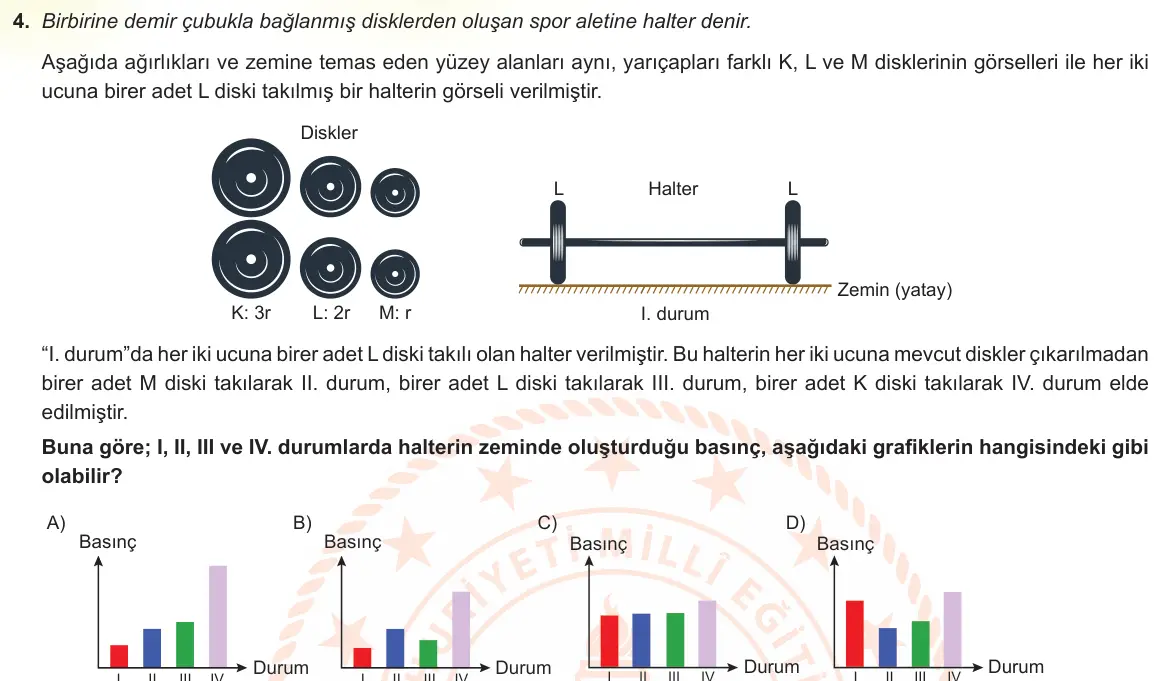

Birbirine demir çubukla bağlanmış disklerden oluşan spor aletine halter denir. Aşağıda ağırlıkları ve zemine temas eden yüzey alanları aynı, yarıçapları farklı K, L ve M disklerinin görselleri ile her iki ucuna birer adet L diski takılmış bir halterin görseli verilmiştir. Diskler L Halter I. durum Zemin (yatay) K: 3r L: 2r M: r “I. durum”da her iki ucuna birer adet L diski takılı olan halter verilmiştir. Bu halterin her iki ucuna mevcut diskler çıkarılmadan birer adet M diski takılarak II. durum, birer adet L diski takılarak III. durum, birer adet K diski takılarak IV. durum elde edilmiştir. Buna göre; I, II, III ve IV. durumlarda halterin zeminde oluşturduğu basınç, aşağıdaki grafiklerin hangisindeki gibi olabilir?
- A) B)
- B) (görsel seçenek)
- C) (görsel seçenek)
- D) (görsel seçenek)
Cevabı göster
Doğru cevap: B
