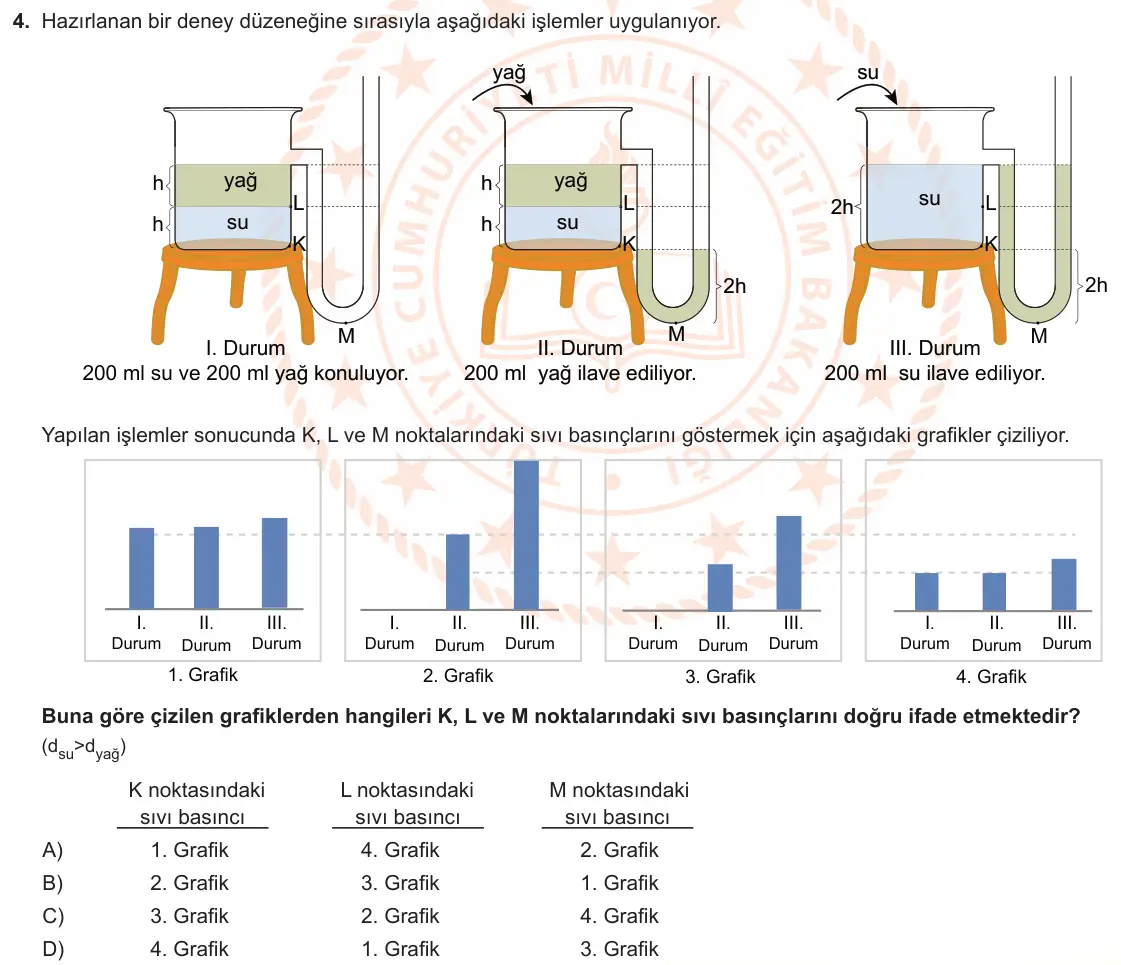

Hazırlanan bir deney düzeneğine sırasıyla aşağıdaki işlemler uygulanıyor. su yağ yağ yağ su 2h h su h su K K K 2h 2h M I. Durum 200 ml su ve 200 ml yağ konuluyor. II. Durum 200 ml yağ ilave ediliyor. III. Durum 200 ml su ilave ediliyor. M M Yapılan işlemler sonucunda K, L ve M noktalarındaki sıvı basınçlarını göstermek için aşağıdaki grafikler çiziliyor. I. Durum II. Durum III. Durum I. Durum II. Durum III. Durum I. Durum II. Durum III. Durum I. Durum II. Durum III. Durum 1. Grafik 2. Grafik 3. Grafik 4. Grafik Buna göre çizilen grafiklerden hangileri K, L ve M noktalarındaki sıvı basınçlarını doğru ifade etmektedir? (dsu>dyağ) K noktasındaki L noktasındaki M noktasındaki sıvı basıncı sıvı basıncı sıvı basıncı
- A) 1. Grafik 4. Grafik 2. Grafik
- B) 2. Grafik 3. Grafik 1. Grafik
- C) 3. Grafik 2. Grafik 4. Grafik
- D) 4. Grafik 1. Grafik 3. Grafik
Cevabı göster
Doğru cevap: A) 1. Grafik 4. Grafik 2. Grafik
