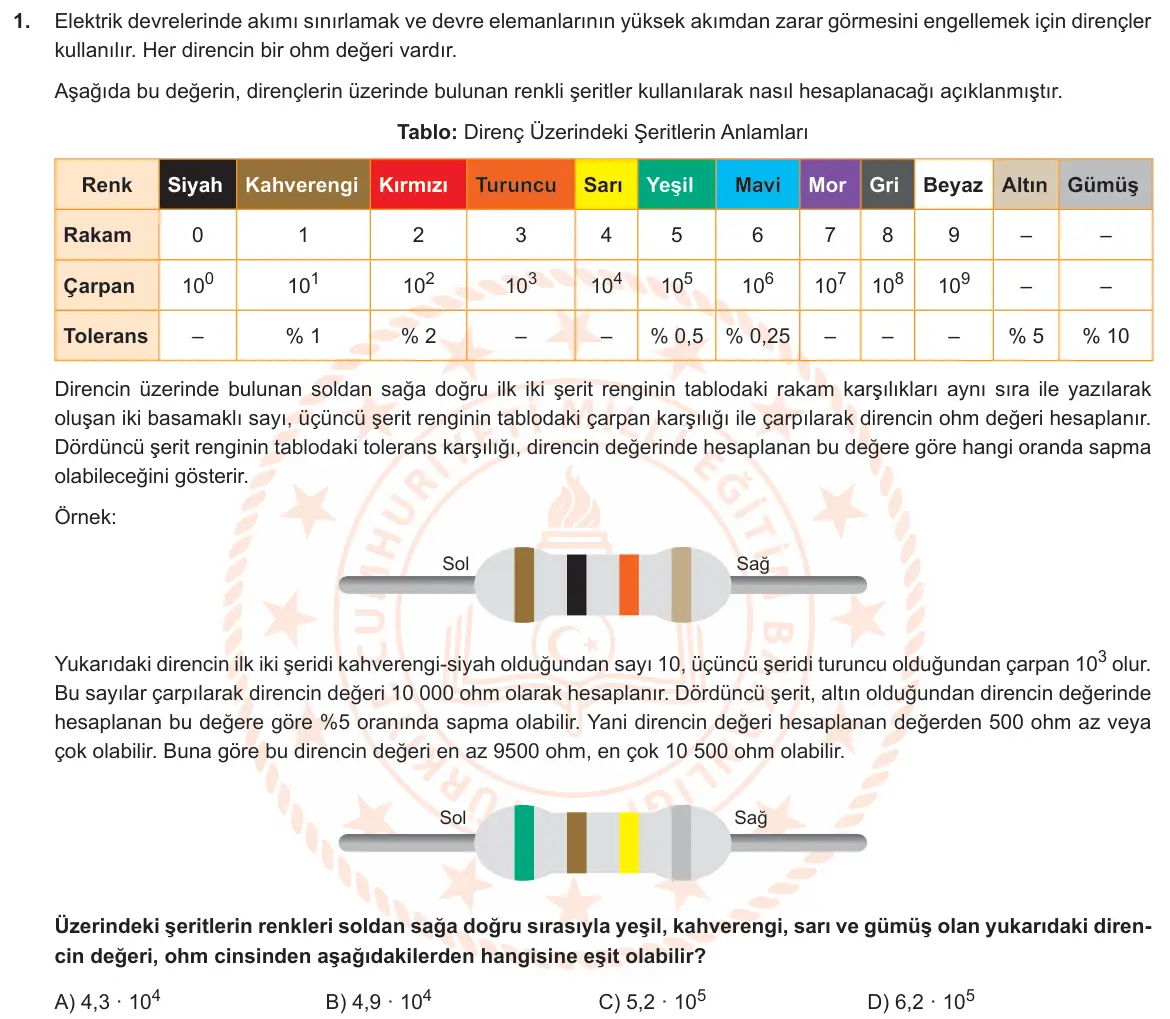

Elektrik devrelerinde akımı sınırlamak ve devre elemanlarının yüksek akımdan zarar görmesini engellemek için dirençler kullanılır. Her direncin bir ohm değeri vardır. Aşağıda bu değerin, dirençlerin üzerinde bulunan renkli şeritler kullanılarak nasıl hesaplanacağı açıklanmıştır. Tablo: Direnç Üzerindeki Şeritlerin Anlamları Renk Siyah Kahverengi Kırmızı Turuncu Sarı Yeşil Mavi Mor Gri Beyaz Altın Gümüş Rakam 0 1 2 3 4 5 6 7 8 9 – – Çarpan 100 101 102 103 104 105 106 107 108 109 – – Tolerans – % 1 % 2 – – % 0,5 % 0,25 – – – % 5 % 10 Direncin üzerinde bulunan soldan sağa doğru ilk iki şerit renginin tablodaki rakam karşılıkları aynı sıra ile yazılarak oluşan iki basamaklı sayı, üçüncü şerit renginin tablodaki çarpan karşılığı ile çarpılarak direncin ohm değeri hesaplanır. Dördüncü şerit renginin tablodaki tolerans karşılığı, direncin değerinde hesaplanan bu değere göre hangi oranda sapma olabileceğini gösterir. Örnek: Sağ Sol Yukarıdaki direncin ilk iki şeridi kahverengi-siyah olduğundan sayı 10, üçüncü şeridi turuncu olduğundan çarpan 103 olur. Bu sayılar çarpılarak direncin değeri 10 000 ohm olarak hesaplanır. Dördüncü şerit, altın olduğundan direncin değerinde hesaplanan bu değere
- A) 4,3 · 104
- B) 4,9 · 104
- C) 5,2 · 105
- D) 6,2 · 105
Cevabı göster
Doğru cevap: C) 5,2 · 105
