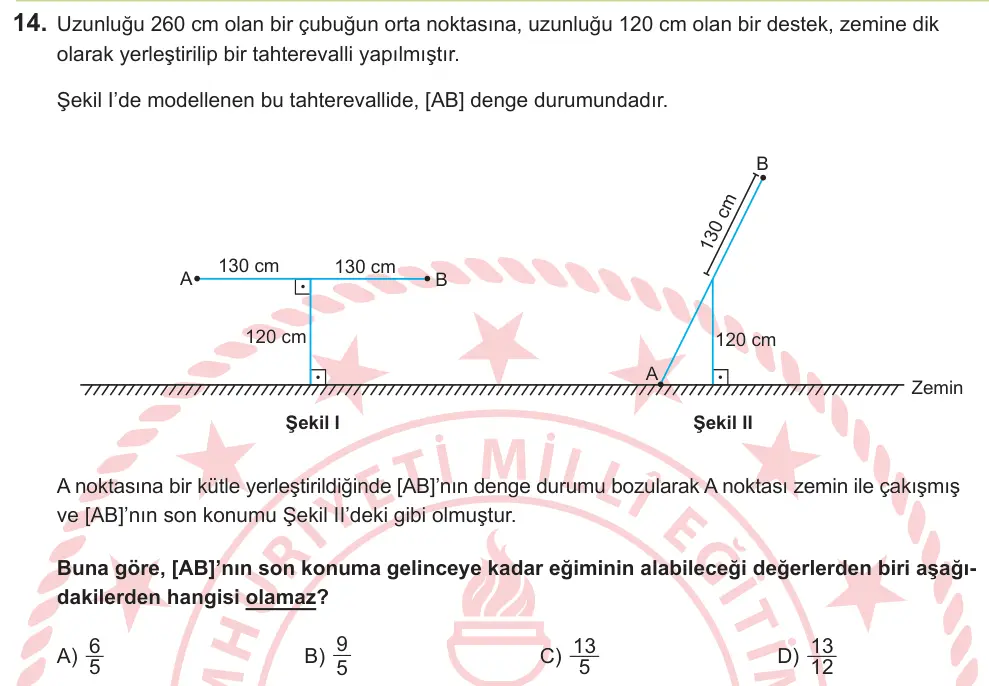

Uzunluğu 260 cm olan bir çubuğun orta noktasına, uzunluğu 120 cm olan bir destek, zemine dik olarak yerleştirilip bir tahterevalli yapılmıştır. Şekil I’de modellenen bu tahterevallide, [AB] denge durumundadır. 130 cm 130 cm A B 120 cm Şekil I A noktasına bir kütle yerleştirildiğinde [AB]’nın denge durumu bozularak A noktası zemin ile çakışmış ve [AB]’nın son konumu Şekil II’deki gibi olmuştur. Buna göre, [AB]’nın son konuma gelinceye kadar eğiminin alabileceği değerlerden biri aşağı dakilerden hangisi olamaz?
- A) 5 6
- B) 5 9
- C) 5 13
- D) 12 13
Cevabı göster
Doğru cevap: C) 5 13
