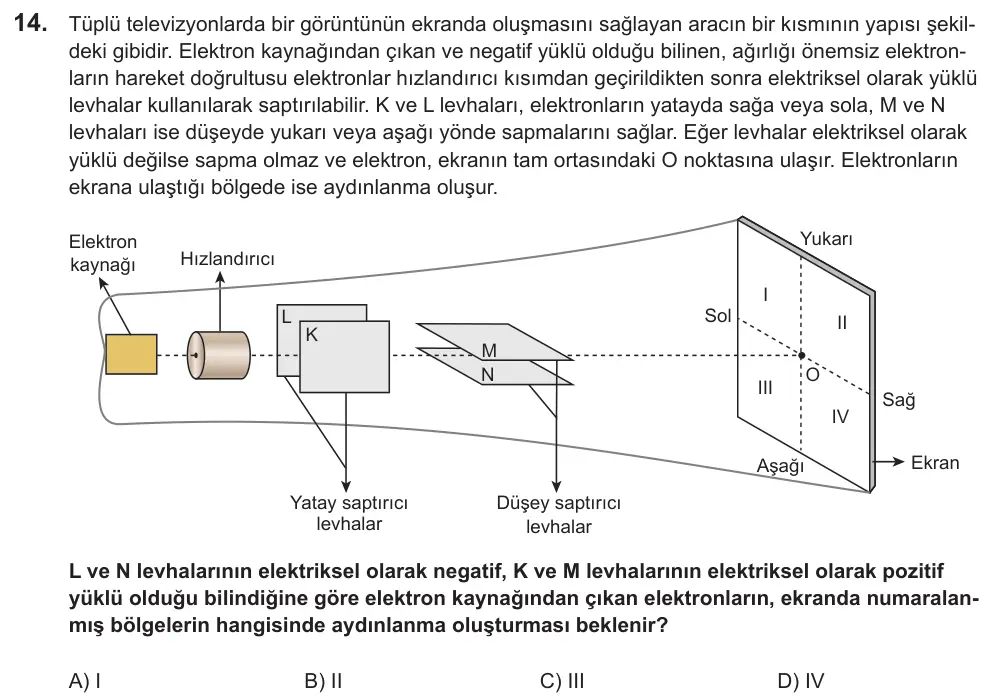

Tüplü televizyonlarda bir görüntünün ekranda oluşmasını sağlayan aracın bir kısmının yapısı şekil deki gibidir. Elektron kaynağından çıkan ve negatif yüklü olduğu bilinen, ağırlığı önemsiz elektron ların hareket doğrultusu elektronlar hızlandırıcı kısımdan geçirildikten sonra elektriksel olarak yüklü levhalar kullanılarak saptırılabilir. K ve L levhaları, elektronların yatayda sağa veya sola, M ve N levhaları ise düşeyde yukarı veya aşağı yönde sapmalarını sağlar. Eğer levhalar elektriksel olarak yüklü değilse sapma olmaz ve elektron, ekranın tam ortasındaki O noktasına ulaşır. Elektronların ekrana ulaştığı bölgede ise aydınlanma oluşur. Elektron kaynağı Hızlandırıcı K N M Yatay saptırıcı levhalar L ve N levhalarının elektriksel olarak negatif, K ve M levhalarının elektriksel olarak pozitif yüklü olduğu bilindiğine göre elektron kaynağından çıkan elektronların, ekranda numaralan mış bölgelerin hangisinde aydınlanma oluşturması beklenir?
- A) I
- B) II
- C) III
- D) IV
Cevabı göster
Doğru cevap: B) II
