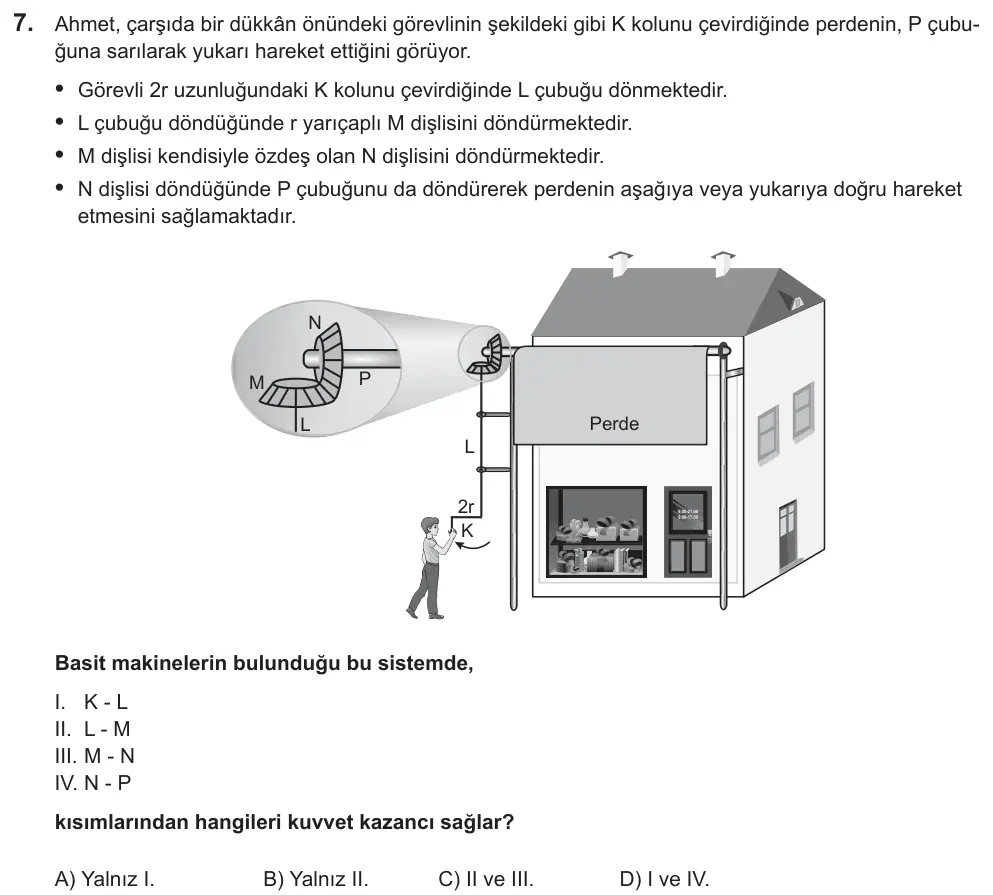

Ahmet, çarşıda bir dükkân önündeki görevlinin şekildeki gibi K kolunu çevirdiğinde perdenin, P çubuğuna sarılarak yukarı hareket ettiğini görüyor. • Görevli 2r uzunluğundaki K kolunu çevirdiğinde L çubuğu dönmektedir. • L çubuğu döndüğünde r yarıçaplı M dişlisini döndürmektedir. • M dişlisi kendisiyle özdeş olan N dişlisini döndürmektedir. • N dişlisi döndüğünde P çubuğunu da döndürerek perdenin aşağıya veya yukarıya doğru hareket etmesini sağlamaktadır. N P M K 2r Basit makinelerin bulunduğu bu sistemde, I. K - L II. L - M III. M - N IV. N - P kısımlarından hangileri kuvvet kazancı sağlar?
- A) Yalnız I.
- B) Yalnız II.
- C) II ve III.
- D) I ve IV.
Cevabı göster
Doğru cevap: D) I ve IV.
