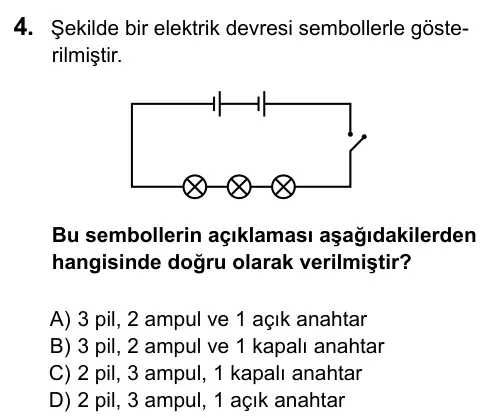

Şekilde bir elektrik devresi sembollerle gösterilmiştir. Bu sembollerin açıklaması aşağıdakilerden hangisinde doğru olarak verilmiştir?
- A) 3 pil, 2 ampul ve 1 açık anahtar
- B) 3 pil, 2 ampul ve 1 kapalı anahtar
- C) 2 pil, 3 ampul, 1 kapalı anahtar
- D) 2 pil, 3 ampul, 1 açık anahtar
Cevabı göster
Doğru cevap: B) 3 pil, 2 ampul ve 1 kapalı anahtar
