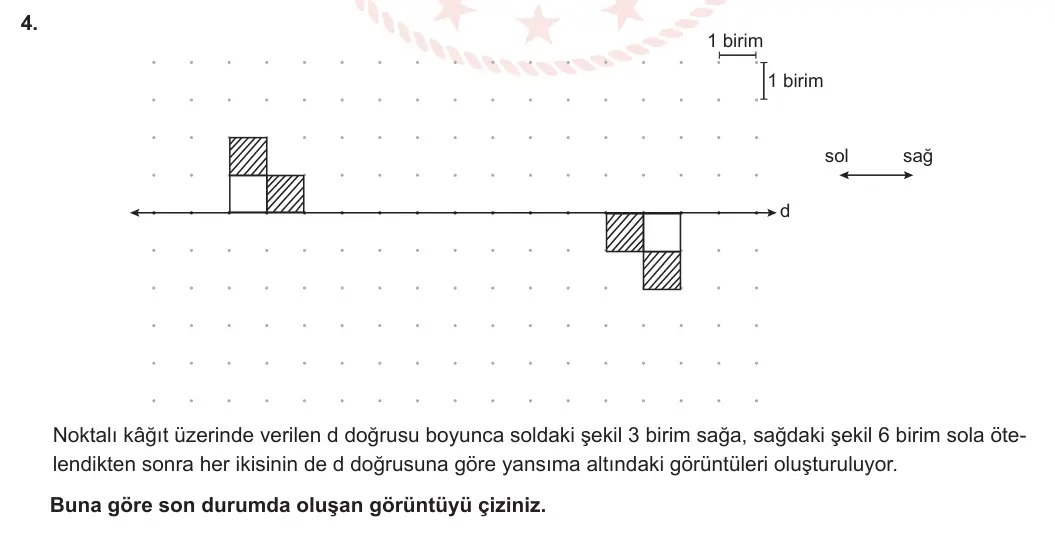

4. 1 birim 1 birim sol sağ d Noktalı kâğıt üzerinde verilen d doğrusu boyunca soldaki şekil 3 birim sağa, sağdaki şekil 6 birim sola ötelendikten sonra her ikisinin de d doğrusuna göre yansıma altındaki görüntüleri oluşturuluyor. Buna göre son durumda oluşan görüntüyü çiziniz.
✅ Cevap ve adım adım çözüm
1. Noktaları soldan 0'dan başlayarak numaralandır. Soldaki şekil: 2–3 sütununda d'nin hemen üstünde boş kare, onun üstünde taralı kare; 3–4 sütununda d'nin üstünde taralı kare.
2. Soldaki şekli 3 birim sağa ötele (5–6 ve 6–7 sütunları), sonra d'ye göre yansıt: 5–6 sütununda d'nin hemen altında boş kare, onun altında taralı kare; 6–7 sütununda d'nin hemen altında taralı kare.
3. Sağdaki şekil 12–13 ve 13–14 sütunlarında d'nin altındadır. 6 birim sola ötele (6–7 ve 7–8 sütunları), sonra yansıt: 6–7 sütununda d'nin hemen üstünde taralı kare; 7–8 sütununda d'nin hemen üstünde boş kare, onun üstünde taralı kare.
Cevap: Son durumda 6–7 sütununda d'nin hem altında hem üstünde birer taralı kare vardır. Altta 5–6 sütununda bir boş ve onun altında bir taralı kare, üstte 7–8 sütununda bir boş ve onun üstünde bir taralı kare çizilir.
Dikkat: Yansımada şeklin d'ye olan uzaklığı korunur; sadece doğrunun öbür tarafına geçer.
