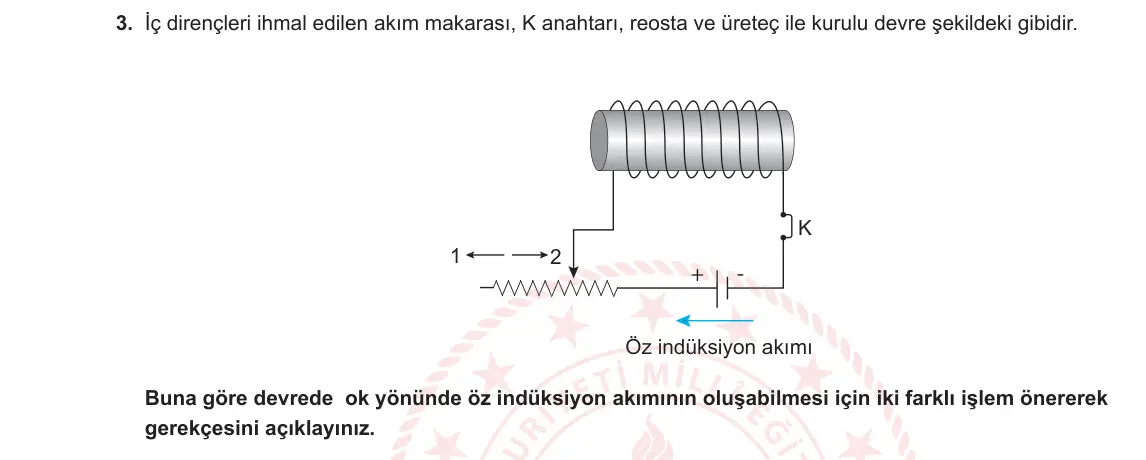

3. İç dirençleri ihmal edilen akım makarası, K anahtarı, reosta ve üreteç ile kurulu devre şekildeki gibidir. K 1 2 + - Öz indüksiyon akımı Buna göre devrede ok yönünde öz indüksiyon akımının oluşabilmesi için iki farklı işlem önererek gerekçesini açıklayınız.
✅ Cevap ve adım adım çözüm
1. Ana akım üretecin + kutbundan çıkar, reostadan ve bobinden geçip K üzerinden – kutba döner. Bu yüzden üretecin bulunduğu kolda ana akım sola doğrudur.
2. Şekilde öz indüksiyon akımı da sola, yani ana akımla aynı yöndedir.
3. Öz indüksiyon akımı ana akımla aynı yönde ise ana akım azalıyordur. Bobin akımdaki azalmaya karşı koyar (Lenz kuralı).
4. Ana akımı azaltmanın iki yolu vardır: anahtarı açmak ya da devredeki direnci artırmak.
Cevap: a) K anahtarı açılır, akım hızla azalır. b) Reostanın sürgüsü 1 yönüne kaydırılır, devredeki direnç artar ve akım azalır. İki durumda da bobin azalmaya karşı koyar ve ana akımla aynı yönde öz indüksiyon akımı oluşur. Benzer ifadeler de doğru kabul edilir.
Dikkat: Akım artarken öz indüksiyon akımı ana akıma ters, azalırken aynı yöndedir.
