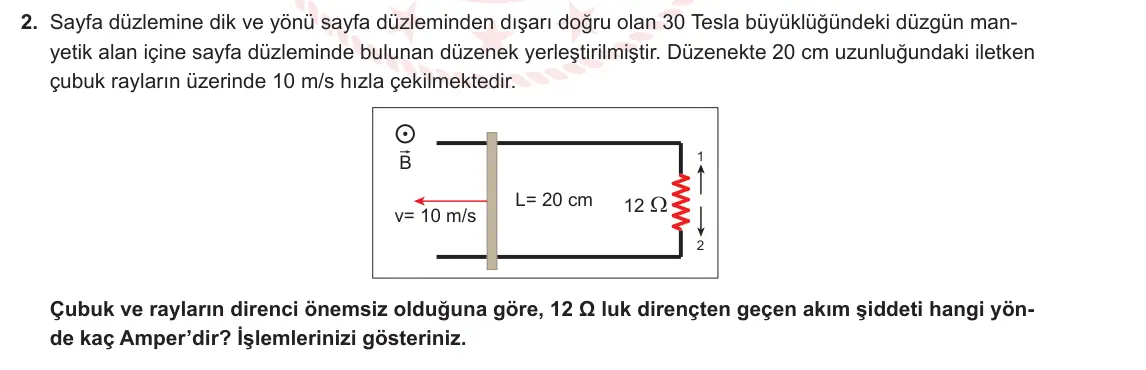

2. Sayfa düzlemine dik ve yönü sayfa düzleminden dışarı doğru olan 30 Tesla büyüklüğündeki düzgün manyetik alan içine sayfa düzleminde bulunan düzenek yerleştirilmiştir. Düzenekte 20 cm uzunluğundaki iletken çubuk rayların üzerinde 10 m/s hızla çekilmektedir. 1 B v= 10 m/s L= 20 cm 12 2 Çubuk ve rayların direnci önemsiz olduğuna göre, 12 Ω luk dirençten geçen akım şiddeti hangi yönde kaç Amper’dir? İşlemlerinizi gösteriniz.
✅ Cevap ve adım adım çözüm
1. İndüksiyon emk'sı ε = B·L·v ile bulunur. L = 20 cm = 0,2 m olduğundan ε = 30 · 0,2 · 10 = 60 V olur.
2. Akım şiddeti I = ε / R = 60 / 12 = 5 A olur.
3. Çubuk sola çekildiğinde çubuk ile direnç arasındaki alan büyür, sayfadan dışarı doğru olan akı artar.
4. Lenz kuralına göre indüksiyon akımı bu artışa karşı koymak için sayfaya içeri doğru alan oluşturur. Bunun için akım saat yönünde döner ve dirençten yukarıdan aşağıya, yani 2 yönünde geçer.
Cevap: 2 yönünde, 5 A
Dikkat: Uzunluğu metreye çevirmeyi unutma; 20 cm ile işlem yaparsan sonuç 100 kat büyük çıkar.
