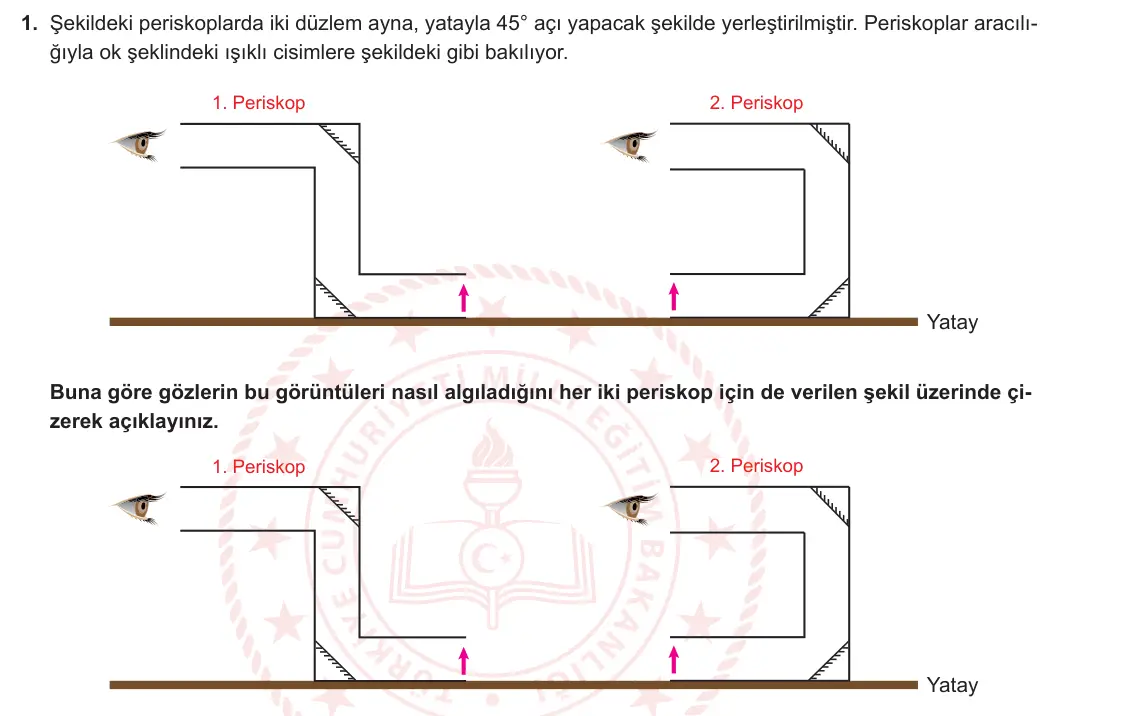

1. Şekildeki periskoplarda iki düzlem ayna, yatayla 45° açı yapacak şekilde yerleştirilmiştir. Periskoplar aracılığıyla ok şeklindeki ışıklı cisimlere şekildeki gibi bakılıyor. 1. Periskop 2. Periskop Yatay Buna göre gözlerin bu görüntüleri nasıl algıladığını her iki periskop için de verilen şekil üzerinde çizerek açıklayınız. 1. Periskop 2. Periskop Yatay
✅ Cevap ve adım adım çözüm
1. Işık cisimden çıkıp önce alttaki aynaya çarpar, yukarı yansır, sonra üstteki aynadan yansıyarak göze ulaşır. Görüntü, iki düzlem aynada art arda yansımayla oluşur.
2. 1. periskopta iki ayna birbirine paraleldir. Paralel iki aynada iki kez yansıyan görüntü düz (dik) kalır. Ok yukarı bakıyorsa göz de oku yukarı bakan, aynı boyda görür.
3. 2. periskopta (iki ağzı da aynı tarafa bakan) aynalar birbirine diktir. Birbirine dik iki aynada iki kez yansıma görüntüyü 180° döndürür, yani ters çevirir.
Cevap: 1. periskopta göz oku düz (ucu yukarıda), 2. periskopta ters (ucu aşağıda) görür. İki periskopta da görüntünün boyu cismin boyuna eşittir. Çizimde ışınları cisimden alt aynaya, oradan üst aynaya ve göze doğru göster.
Dikkat: Aynaların birbirine paralel mi dik mi olduğuna bak; paralel aynalar görüntüyü düz, dik aynalar ters gösterir.
