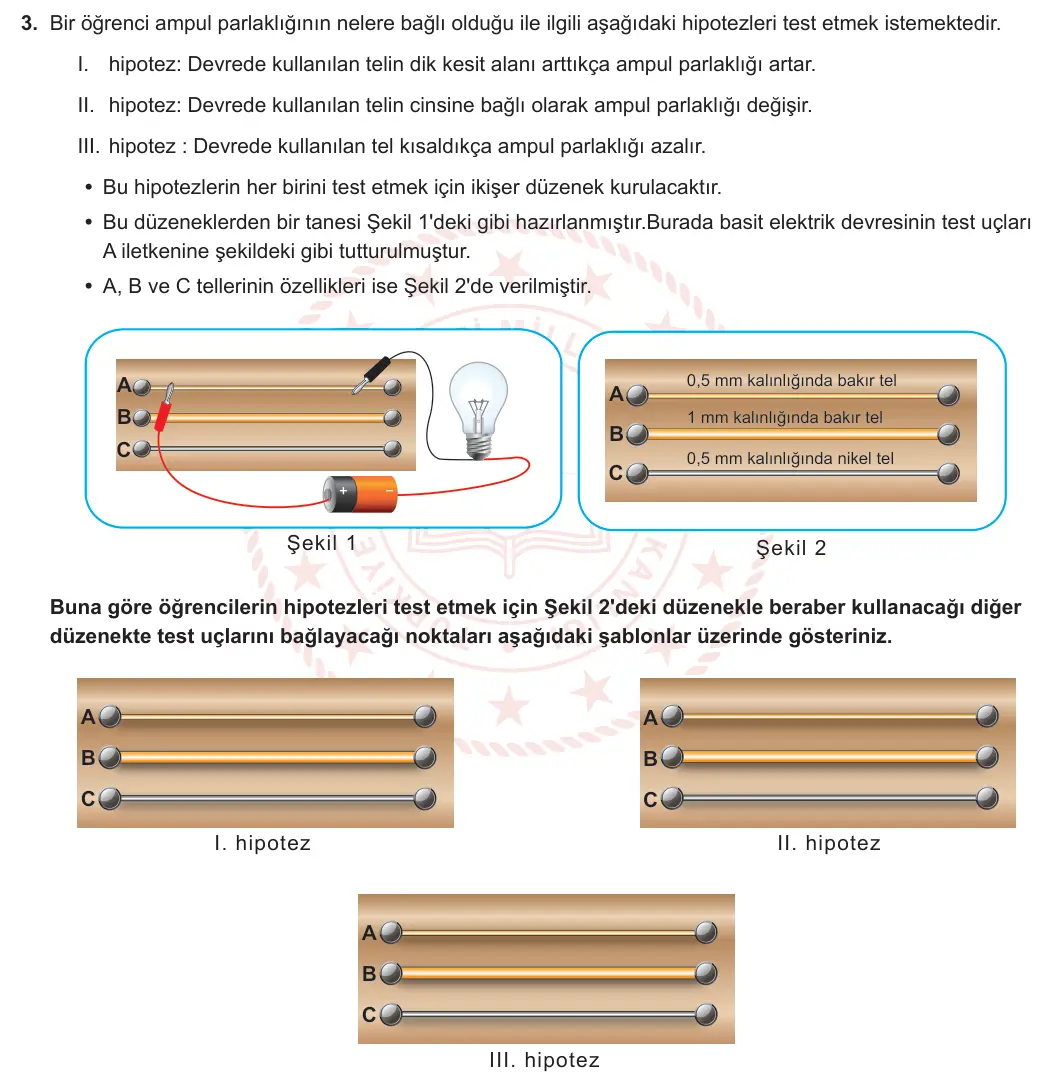

3. Bir öğrenci ampul parlaklığının nelere bağlı olduğu ile ilgili aşağıdaki hipotezleri test etmek istemektedir.
I. hipotez: Devrede kullanılan telin dik kesit alanı arttıkça ampul parlaklığı artar.
II. hipotez: Devrede kullanılan telin cinsine bağlı olarak ampul parlaklığı değişir.
III. hipotez : Devrede kullanılan tel kısaldıkça ampul parlaklığı azalır.
• Bu hipotezlerin her birini test etmek için ikişer düzenek kurulacaktır.
• Bu düzeneklerden bir tanesi Şekil 1'deki gibi hazırlanmıştır.Burada basit elektrik devresinin test uçları A iletkenine şekildeki gibi tutturulmuştur.
• A, B ve C tellerinin özellikleri ise Şekil 2'de verilmiştir.
0,5 mm kalınlığında bakır tel A A B 1 mm kalınlığında bakır tel B C 0,5 mm kalınlığında nikel tel C Şekil 2 Şekil 1 Buna göre öğrencilerin hipotezleri test etmek için Şekil 2'deki düzenekle beraber kullanacağı diğer düzenekte test uçlarını bağlayacağı noktaları aşağıdaki şablonlar üzerinde gösteriniz.
A A B B C C
I. hipotez
II. hipotez A B C
III. hipotez
