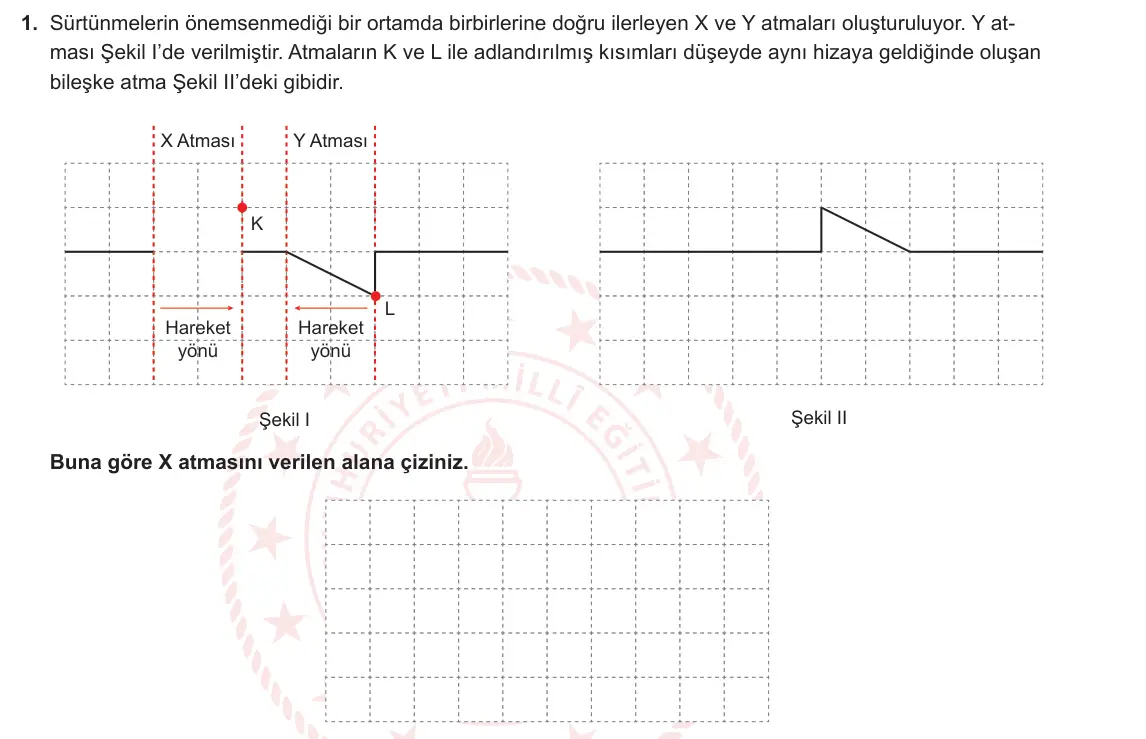

1. Sürtünmelerin önemsenmediği bir ortamda birbirlerine doğru ilerleyen X ve Y atmaları oluşturuluyor. Y at ması Şekil I’de verilmiştir. Atmaların K ve L ile adlandırılmış kısımları düşeyde aynı hizaya geldiğinde oluşan bileşke atma Şekil II’deki gibidir. X Atması Y Atması K L Hareket yönü Hareket yönü Şekil I Şekil II Buna göre X atmasını verilen alana çiziniz.
✅ Cevap ve adım adım çözüm
1. Atmalar üst üste geldiğinde bileşke atmanın her noktadaki yüksekliği, iki atmanın o noktadaki yüksekliklerinin toplamıdır: bileşke = X + Y.
2. Y atması 2 kare genişliğinde, soldan 0'dan başlayıp L'de 1 kare aşağıya inen eğik bir çizgidir. Bileşke atma ise 2 kare genişliğinde, solda 1 kare yukarıdan başlayıp sağda 0'a inen eğik bir çizgidir.
3. Sol uçta: X = 1 - 0 = 1 kare. Sağ uçta (K ile L hizada): X = 0 - (-1) = 1 kare. Aradaki her noktada da X = 1 çıkar.
4. Demek ki X atması, yüksekliği her yerde 1 kare olan düz bir atmadır. Bu, K noktasının 1 kare yukarıda olmasıyla da uyuşur.
Cevap: X atması denge çizgisinin üstünde, 2 kare genişliğinde ve 1 kare yüksekliğinde dikdörtgen (kare biçimli) bir atmadır.
Dikkat: Bileşke atmadan Y'yi çıkarırken işarete dikkat et; çukur kısımlar eksi değer alır.
