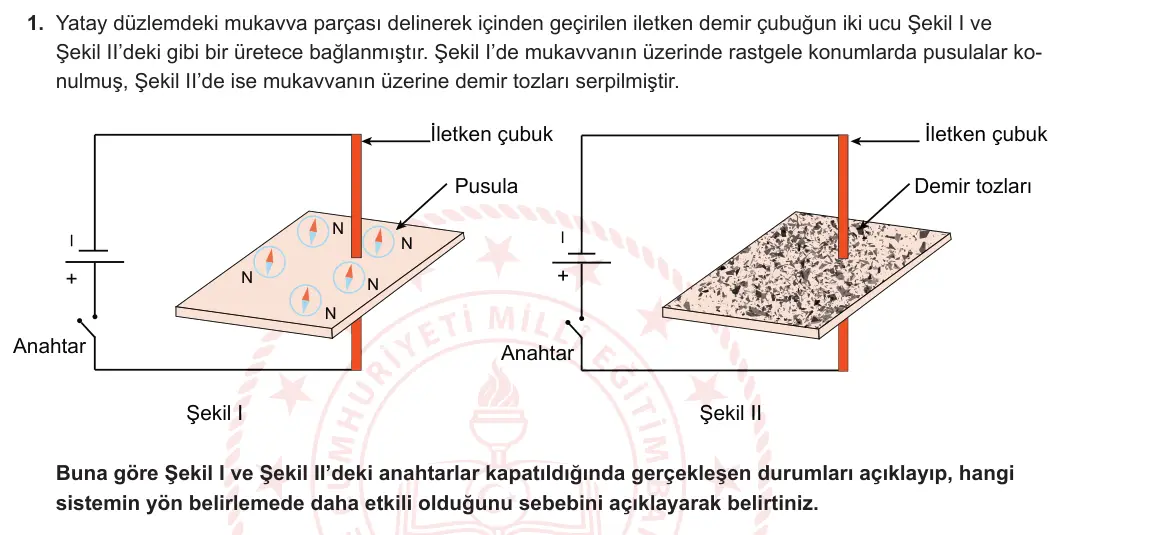

1. Yatay düzlemdeki mukavva parçası delinerek içinden geçirilen iletken demir çubuğun iki ucu Şekil I ve Şekil II’deki gibi bir üretece bağlanmıştır. Şekil I’de mukavvanın üzerinde rastgele konumlarda pusulalar konulmuş, Şekil II’de ise mukavvanın üzerine demir tozları serpilmiştir.
İletken çubuk İletken çubuk Pusula Demir tozları N N – – + + N N N Anahtar Anahtar Şekil I Şekil II Buna göre Şekil I ve Şekil II’deki anahtarlar kapatıldığında gerçekleşen durumları açıklayıp, hangi sistemin yön belirlemede daha etkili olduğunu sebebini açıklayarak belirtiniz.
