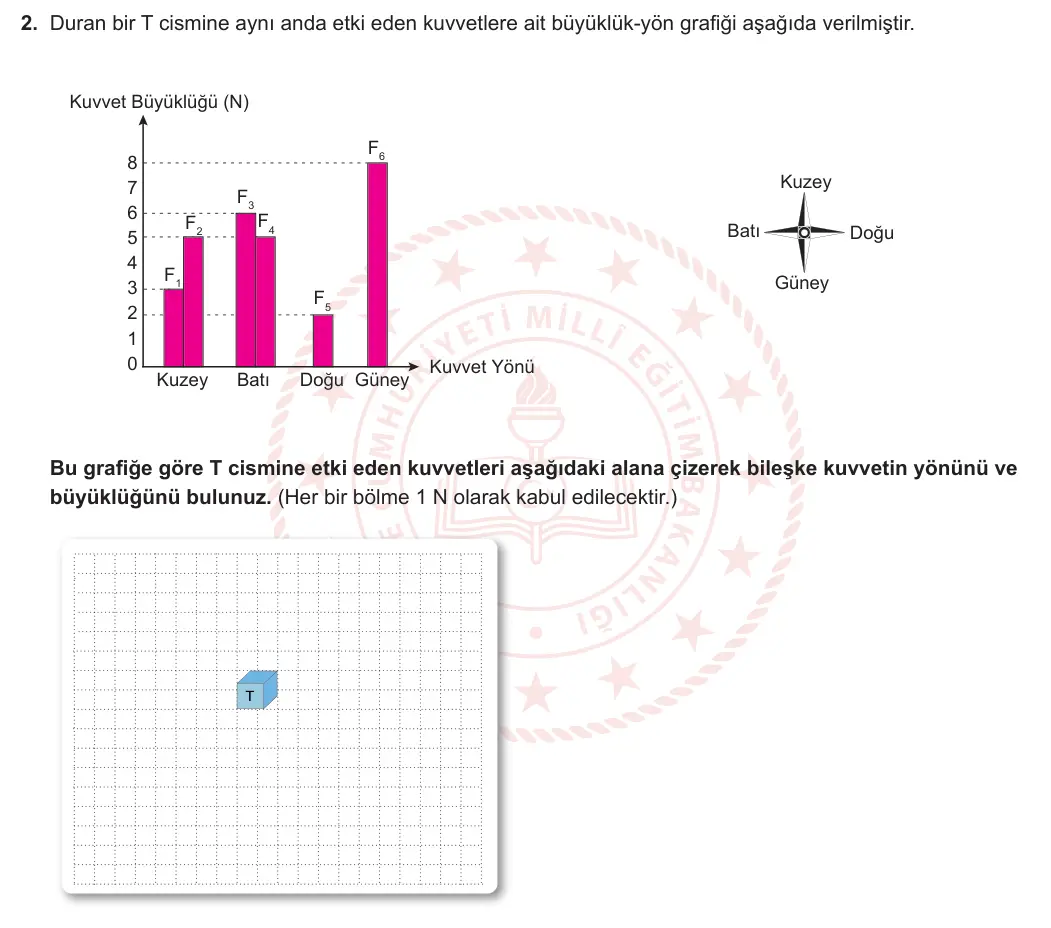

2. Duran bir T cismine aynı anda etki eden kuvvetlere ait büyüklük-yön grafiği aşağıda verilmiştir. Kuvvet Büyüklüğü (N) F6 8 7 6 5 4 3 2 1 0 Kuzey Kuzey F3 F4 F2 Doğu Batı F1 Güney F5 Batı Doğu Güney Kuvvet Yönü Bu grafiğe göre T cismine etki eden kuvvetleri aşağıdaki alana çizerek bileşke kuvvetin yönünü ve büyüklüğünü bulunuz. (Her bir bölme 1 N olarak kabul edilecektir.) T
✅ Cevap ve adım adım çözüm
1. Grafikten kuvvetleri oku: Kuzey: F1 = 3 N, F2 = 5 N; Batı: F3 = 6 N, F4 = 5 N; Doğu: F5 = 2 N; Güney: F6 = 8 N.
2. Aynı yöndeki kuvvetler toplanır: Kuzey 3 + 5 = 8 N, Batı 6 + 5 = 11 N, Doğu 2 N, Güney 8 N.
3. Zıt yönlüler çıkarılır: Kuzey-Güney: 8 − 8 = 0 N. Batı-Doğu: 11 − 2 = 9 N, batı yönünde.
4. Çizimde T'den kuzeye 3 ve 5 bölme, batıya 6 ve 5 bölme, doğuya 2 bölme, güneye 8 bölme uzunluğunda oklar çizilir; bileşke batıya 9 bölmelik oktur.
Cevap: Bileşke kuvvet 9 N büyüklüğünde ve batı yönündedir.
Dikkat: Zıt yönlü kuvvetlerde büyükten küçük çıkarılır; bileşkenin yönü büyük olan kuvvetin yönüdür.
