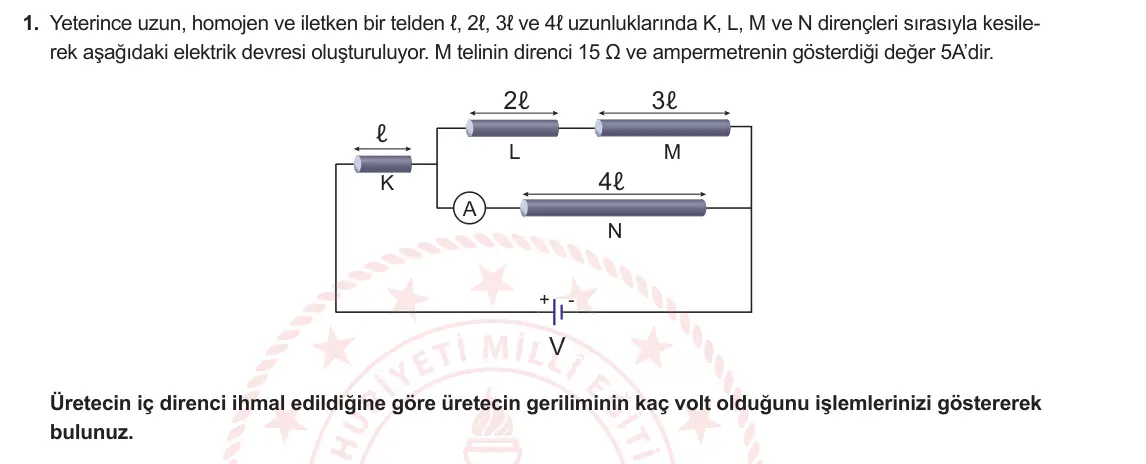

1. Yeterince uzun, homojen ve iletken bir telden ℓ, 2ℓ, 3ℓ ve 4ℓ uzunluklarında K, L, M ve N dirençleri sırasıyla kesile rek aşağıdaki elektrik devresi oluşturuluyor. M telinin direnci 15 Ω ve ampermetrenin gösterdiği değer 5A’dir. ℓ 2ℓ 3ℓ K L M 4ℓ A N - + V Üretecin iç direnci ihmal edildiğine göre üretecin geriliminin kaç volt olduğunu işlemlerinizi göstererek bulunuz.
✅ Cevap ve adım adım çözüm
1. Aynı telden kesildikleri için direnç uzunlukla doğru orantılıdır. M = 3ℓ → 15 Ω ise ℓ başına 5 Ω düşer: K = 5 Ω, L = 10 Ω, M = 15 Ω, N = 20 Ω.
2. Ampermetre N kolunda: N'nin gerilimi = 5 × 20 = 100 V. L ile M seri (25 Ω) ve N'ye paralel olduğundan onların uçlarında da 100 V vardır. L-M kolunun akımı = 100 ÷ 25 = 4 A.
3. Ana koldan geçen akım = 5 + 4 = 9 A. Bu akım K'den geçer: V_K = 9 × 5 = 45 V.
4. Üreteç gerilimi = 45 + 100 = 145 V.
Cevap: 145 V
Dikkat: Ampermetre yalnızca N kolunun akımını gösterir; K'den geçen ana kol akımını iki kolun toplamından bulmalısın.
