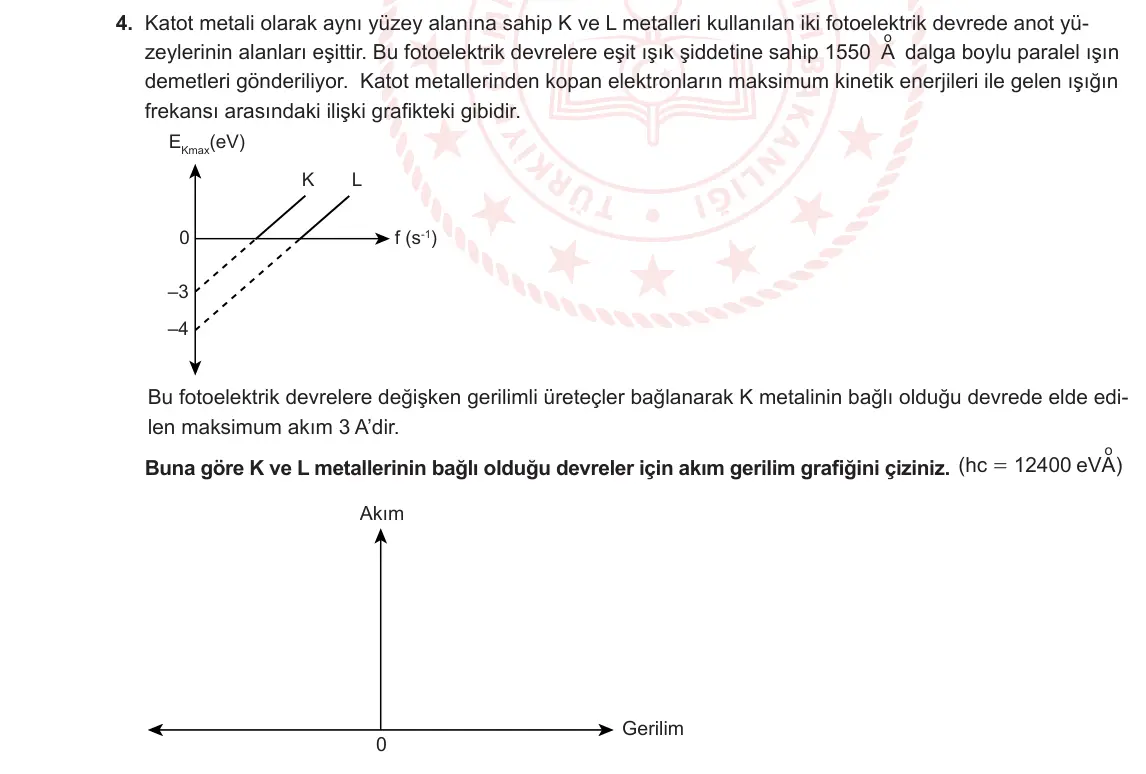

4. Katot metali olarak aynı yüzey alanına sahip K ve L metalleri kullanılan iki fotoelektrik devrede anot yüzeylerinin alanları eşittir. Bu fotoelektrik devrelere eşit ışık şiddetine sahip 1550 A o dalga boylu paralel ışın demetleri gönderiliyor. Katot metallerinden kopan elektronların maksimum kinetik enerjileri ile gelen ışığın frekansı arasındaki ilişki grafikteki gibidir.
EKmax(eV) K L 0 f (s-1) –3 –4 Bu fotoelektrik devrelere değişken gerilimli üreteçler bağlanarak K metalinin bağlı olduğu devrede elde edilen maksimum akım 3 A’dir.
Buna göre K ve L metallerinin bağlı olduğu devreler için akım gerilim grafiğini çiziniz. ( ) hc eVA 12400 o = Akım 0 Gerilim
