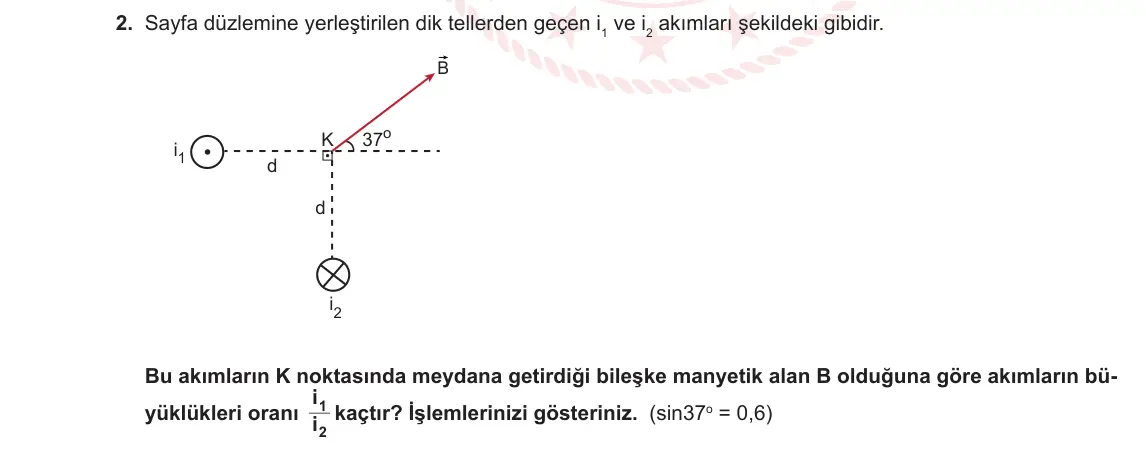

2. Sayfa düzlemine yerleştirilen dik tellerden geçen i1 ve i2 akımları şekildeki gibidir. B 37o K i1 d d i2 Bu akımların K noktasında meydana getirdiği bileşke manyetik alan B olduğuna göre akımların büyüklükleri oranı i i 1 2 kaçtır? İşlemlerinizi gösteriniz. (sin37o = 0,6)
✅ Cevap ve adım adım çözüm
1. Düz telin manyetik alanı B = k·2i/d ile bulunur. İki tel de K'ye d uzaklıktadır, bu yüzden alanlar akımlarla orantılıdır.
2. i₁ sayfadan dışarı doğrudur. Sağ el kuralına göre sağında bulunan K'de oluşturduğu alan yukarı (düşey) yöndedir.
3. i₂ sayfadan içeri doğrudur. Üstünde bulunan K'de oluşturduğu alan sağa (yatay) yöndedir.
4. Bileşke alan yatayla 37° açı yapar: tan37° = B₁/B₂ = 3/4.
5. B₁/B₂ = i₁/i₂ olduğundan i₁/i₂ = 3/4 bulunur.
Cevap: 3/4
Dikkat: Hangi akımın yatay, hangisinin düşey alan oluşturduğunu sağ el kuralıyla doğru belirle; ters eşlersen 4/3 bulursun.
