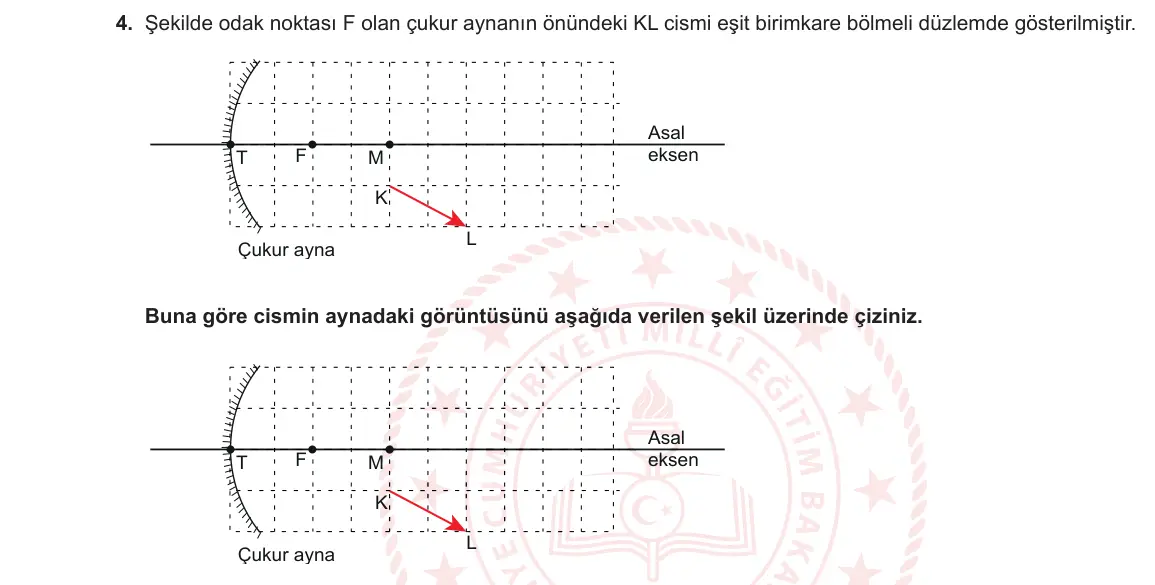

4. Şekilde odak noktası F olan çukur aynanın önündeki KL cismi eşit birimkare bölmeli düzlemde gösterilmiştir. Asal eksen T F M K L Çukur ayna Buna göre cismin aynadaki görüntüsünü aşağıda verilen şekil üzerinde çiziniz. Asal eksen T F M K L Çukur ayna
✅ Cevap ve adım adım çözüm
1. Bir kare 1 birim olsun. Aynanın tepe noktası T'den itibaren F 2 birimde, M 4 birimdedir. Yani f = 2 birim. K noktası M'nin 1 birim altında, yani aynadan 4 birim uzakta. L noktası aynadan 6 birim uzakta ve asal eksenin 2 birim altında.
2. K noktası M'de olduğu için görüntüsü de M'de, ters ve eşit boyda oluşur. K' noktası M'nin 1 birim üstündedir.
3. L için ayna denklemi: 1/f = 1/do + 1/di, yani 1/2 = 1/6 + 1/di ve di = 3 birim. Büyütme di/do = 3/6 = 1/2 olduğundan boy 1 birim olur. L' noktası aynadan 3 birim uzakta ve eksenin 1 birim üstündedir.
Cevap: Görüntü K'L', asal eksenin 1 birim üstünde, eksene paralel 1 birim uzunluğunda bir doğru parçasıdır. K' M'nin tam 1 birim üstünde, L' ise F ile M'nin ortasının 1 birim üstündedir. Görüntü gerçek ve terstir.
Dikkat: Eğik cisimlerde her ucun görüntüsünü ayrı ayrı bul; uçlar aynadan farklı uzaklıkta olduğu için görüntü cisme benzemeyebilir.
