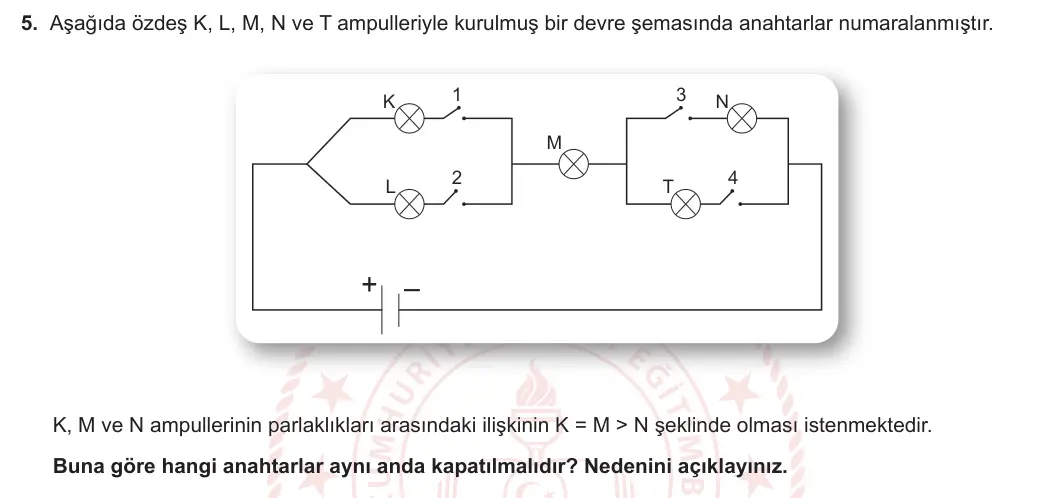

5. Aşağıda özdeş K, L, M, N ve T ampulleriyle kurulmuş bir devre şemasında anahtarlar numaralanmıştır. 1 N 3 K M 2 4 T L + – K, M ve N ampullerinin parlaklıkları arasındaki ilişkinin K = M > N şeklinde olması istenmektedir. Buna göre hangi anahtarlar aynı anda kapatılmalıdır? Nedenini açıklayınız.
✅ Cevap ve adım adım çözüm
1. K = M olması için M'den geçen akımın tamamı K'den geçmelidir; bu yüzden L'nin kolu açık kalmalı. 1 kapatılır, 2 açık bırakılır.
2. M > N olması için N'den geçen akım M'den azdır; yani M'nin akımı N ve T arasında paylaşılmalıdır. 3 ve 4 kapatılır.
3. Böylece K ve M'den aynı akım geçer, N'den bunun yarısı geçer.
Cevap: 1, 3 ve 4 numaralı anahtarlar kapatılmalıdır. 1 kapalı, 2 açık olunca ana akımın tamamı K'den geçer ve K ile M eşit parlaklıkta yanar. 3 ve 4 kapalı olunca akım N ve T'ye paylaşılır, N'den geçen akım M'dekinin yarısı olur ve N daha sönük yanar.
Dikkat: 2 de kapatılırsa akım K ve L'ye paylaşılır ve K, M'den sönük yanar; bu yüzden 2 açık kalmalıdır.
