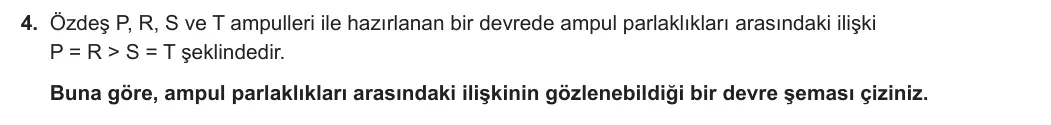

4. Özdeş P, R, S ve T ampulleri ile hazırlanan bir devrede ampul parlaklıkları arasındaki ilişki P = R > S = T şeklindedir. Buna göre, ampul parlaklıkları arasındaki ilişkinin gözlenebildiği bir devre şeması çiziniz.
✅ Cevap ve adım adım çözüm
1. Özdeş ampullerde parlaklık, ampulden geçen akıma bağlıdır.
2. Pile tek başına bağlı bir koldaki ampul, iki ampulün seri bağlı olduğu koldaki ampullerden daha parlak yanar.
3. P ve R'yi ayrı kollara tek başına, S ve T'yi ise aynı kola seri bağlarsak P = R > S = T olur.
Cevap: Şemayı şöyle çiz: Pile birbirine paralel üç kol bağla. 1. kola sadece P ampulünü, 2. kola sadece R ampulünü, 3. kola ise S ve T ampullerini art arda (seri) koy. P ve R'ye pilin tüm gerilimi düştüğü için eşit ve daha parlak; S ve T'ye gerilim paylaşıldığı için eşit ve daha sönük yanar. Farklı doğru şemalar da kabul edilir.
Dikkat: Seri bağlı ampuller aynı akımı paylaştığı için eşit parlaklıkta yanar.
