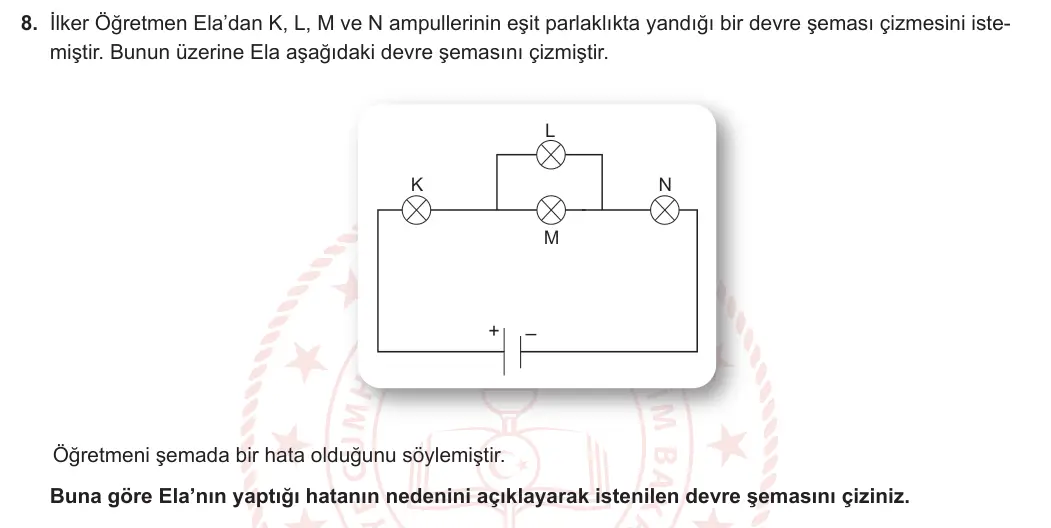

8. İlker Öğretmen Ela’dan K, L, M ve N ampullerinin eşit parlaklıkta yandığı bir devre şeması çizmesini istemiştir. Bunun üzerine Ela aşağıdaki devre şemasını çizmiştir. L K N M + – Öğretmeni şemada bir hata olduğunu söylemiştir. Buna göre Ela’nın yaptığı hatanın nedenini açıklayarak istenilen devre şemasını çiziniz. 7. SINIF FEN BİLİMLERİ 2. DÖNEM 2. ORTAK YAZILI KONU SORU DAĞILIM TABLOSU
✅ Cevap ve adım adım çözüm
1. Ela'nın şemasında K ve N ana kol üzerinde, L ve M ise birbirine paralel bağlıdır.
2. Ana koldan geçen akım L ve M'ye paylaşılır; bu yüzden L ve M'den geçen akım K ve N'den azdır.
3. Bu durumda L ve M, K ve N'den daha sönük yanar; ampuller eşit parlaklıkta olmaz.
Cevap: Hata, L ve M ampullerinin paralel bağlanmasıdır; akım bu iki ampule bölündüğü için L ve M, K ve N'den daha sönük yanar. Doğru şema: K, L, M ve N ampullerinin dördünü de pile tek bir kol üzerinde art arda (seri) bağla. (Dört ampulü de ayrı kollarda pile paralel bağlamak da eşit parlaklık sağlar.)
Dikkat: Özdeş ampullerin eşit parlaklıkta yanması için hepsinden eşit akım geçmelidir.
