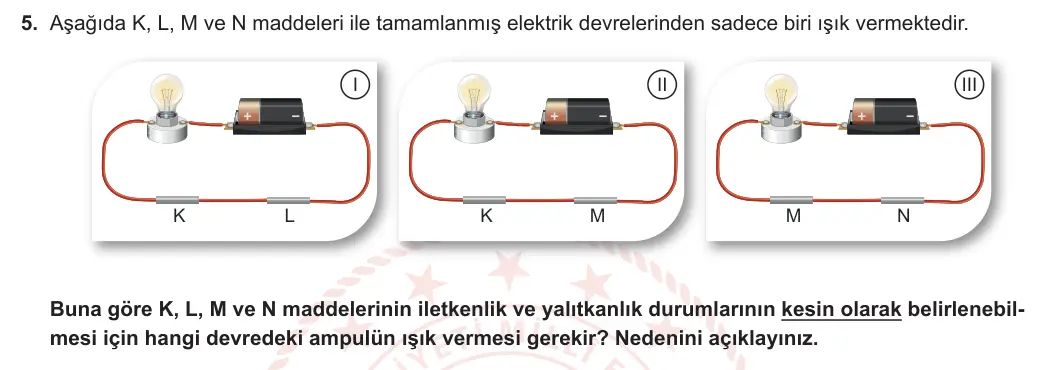

5. Aşağıda K, L, M ve N maddeleri ile tamamlanmış elektrik devrelerinden sadece biri ışık vermektedir. I II III K L K M M N Buna göre K, L, M ve N maddelerinin iletkenlik ve yalıtkanlık durumlarının kesin olarak belirlenebilmesi için hangi devredeki ampulün ışık vermesi gerekir? Nedenini açıklayınız.
✅ Cevap ve adım adım çözüm
1. II. devre (K ve M) yanarsa K ve M iletkendir.
2. O zaman I. devre yanmıyorsa, K iletken olduğuna göre L yalıtkandır.
3. III. devre yanmıyorsa, M iletken olduğuna göre N yalıtkandır. Böylece dördü de kesin bilinir.
4. I yanarsa (K, L iletken) M yalıtkan olur ama N bilinemez; III yanarsa (M, N iletken) K yalıtkan olur ama L bilinemez.
Cevap: II. devredeki ampul ışık vermelidir. Bu durumda K ve M iletken, L ve N yalıtkan olarak kesin belirlenir.
Dikkat: Yanmayan bir devrede hangi maddenin yalıtkan olduğunu bulmak için diğerinin iletken olduğunu bilmen gerekir.
