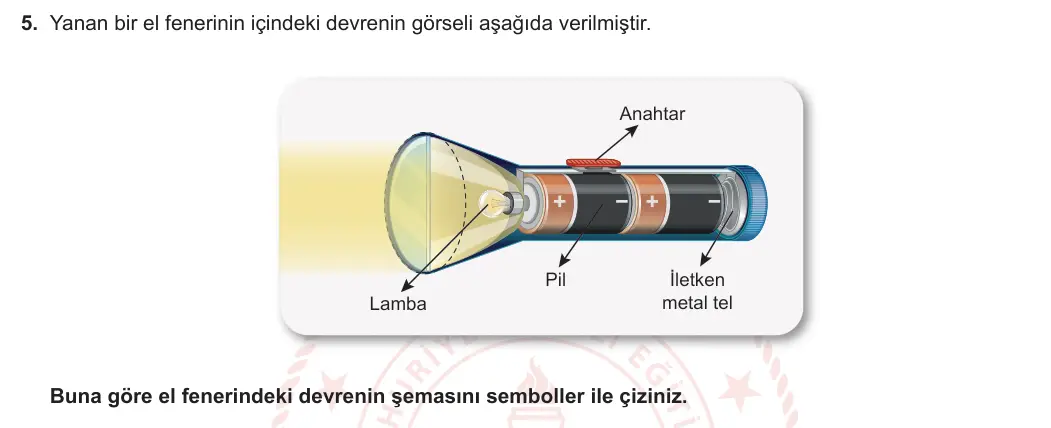

5. Yanan bir el fenerinin içindeki devrenin görseli aşağıda verilmiştir. Anahtar Lamba Pil İletken metal tel Buna göre el fenerindeki devrenin şemasını semboller ile çiziniz.
✅ Cevap ve adım adım çözüm
1. Görselde devre elemanlarını belirle: art arda bağlı 2 pil, 1 anahtar, 1 lamba ve iletken metal tel.
2. Fener yanıyor, öyleyse anahtar kapalıdır.
3. Semboller: pil uzun ve kısa iki paralel çizgi; iki pil yan yana art arda çizilir. Lamba daire içinde çarpı. Kapalı anahtar iki noktayı birleştiren düz çizgi. Kablo düz çizgi.
4. Bu elemanları kablolarla kapalı bir halka oluşturacak şekilde uç uca bağla.
Cevap: İki pil (art arda), kapalı bir anahtar ve bir lamba, bağlantı kablosu ile birbirine bağlanarak kapalı bir devre şeması çizilir.
Dikkat: Fener yandığı için anahtarı kapalı çizmelisin; pillerde + kutbun uzun çizgi olduğunu unutma.
