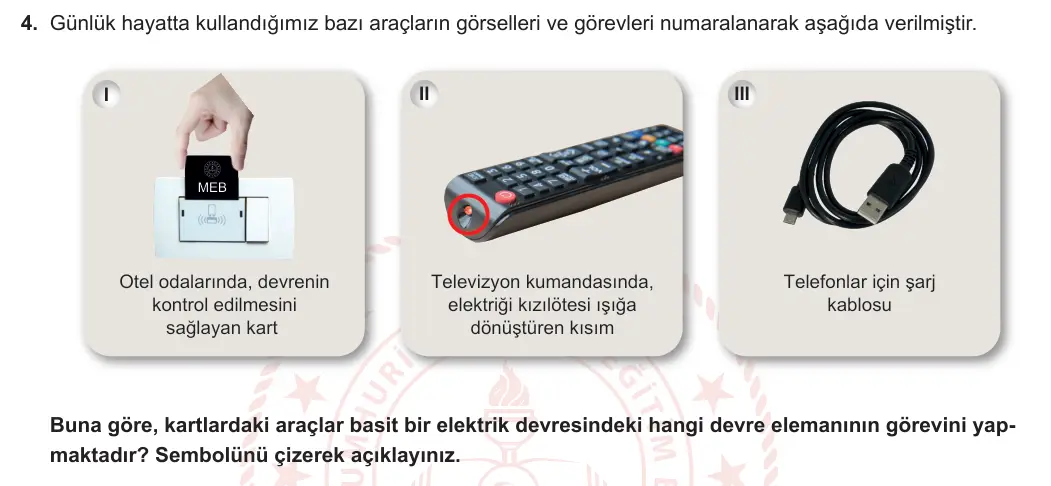

4. Günlük hayatta kullandığımız bazı araçların görselleri ve görevleri numaralanarak aşağıda verilmiştir. I II III MEB Otel odalarında, devrenin kontrol edilmesini sağlayan kart Telefonlar için şarj kablosu Televizyon kumandasında, elektriği kızılötesi ışığa dönüştüren kısım Buna göre, kartlardaki araçlar basit bir elektrik devresindeki hangi devre elemanının görevini yapmaktadır? Sembolünü çizerek açıklayınız.
✅ Cevap ve adım adım çözüm
1. I. Otel kartı takılınca odadaki elektrik açılır, çıkarılınca kapanır. Devreyi açıp kapatır; bu görev anahtarındır. Sembolü bir ucu kalkık eğik çizgidir.
2. II. Kumandadaki bu kısım elektrik enerjisini ışığa (kızılötesi) dönüştürür. Bu görev ampulündür. Sembolü daire içinde çarpıdır.
3. III. Şarj kablosu elektrik enerjisini prizden telefona taşır. Bu görev bağlantı kablosunundur. Sembolü düz bir çizgidir.
Cevap: I. Kart anahtar görevi yapar (sembol: bir ucu kalkık çizgi), devreyi açıp kapatır. II. Kumandadaki kısım ampul görevi yapar (sembol: daire içinde çarpı), elektriği ışığa çevirir. III. Şarj kablosu bağlantı kablosu görevi yapar (sembol: düz çizgi), elektriği iletir.
Dikkat: Kızılötesi ışık gözle görülmese de bir ışıktır; bu yüzden kumandadaki parça ampulle eşleşir.
