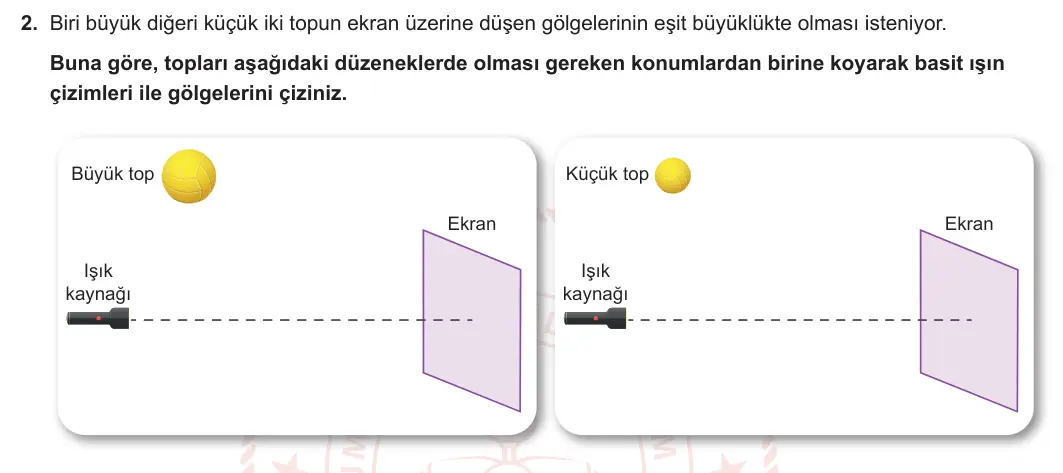

2. Biri büyük diğeri küçük iki topun ekran üzerine düşen gölgelerinin eşit büyüklükte olması isteniyor. Buna göre, topları aşağıdaki düzeneklerde olması gereken konumlardan birine koyarak basit ışın çizimleri ile gölgelerini çiziniz. Küçük top Büyük top Ekran Ekran Işık kaynağı Işık kaynağı
✅ Cevap ve adım adım çözüm
1. Opak bir cisim ışık kaynağına yaklaştıkça tam gölgesi büyür, ekrana yaklaştıkça küçülür.
2. Büyük topun gölgesi kendiliğinden büyük olur; küçük topun gölgesinin onunla eşit olması için küçük top kaynağa daha yakın konmalıdır.
3. Yani büyük topu ekrana yakın, küçük topu ışık kaynağına yakın yerleştir.
4. Çizim: kaynaktan topun üst ve alt ucuna değen iki doğru çek ve ekrana kadar uzat. Ekranda iki doğru arasında kalan karanlık bölge tam gölgedir. İki düzenekte ekrandaki gölgeler aynı boyda çizilmelidir.
Cevap: Büyük top ekrana yakın, küçük top ışık kaynağına yakın konur. Basit ışın çizimiyle ekranda iki topun gölgesi eşit büyüklükte gösterilir.
Dikkat: Işınlar kaynaktan başlayıp topun kenarlarına teğet geçmeli; topun içinden geçen ışın çizme.
