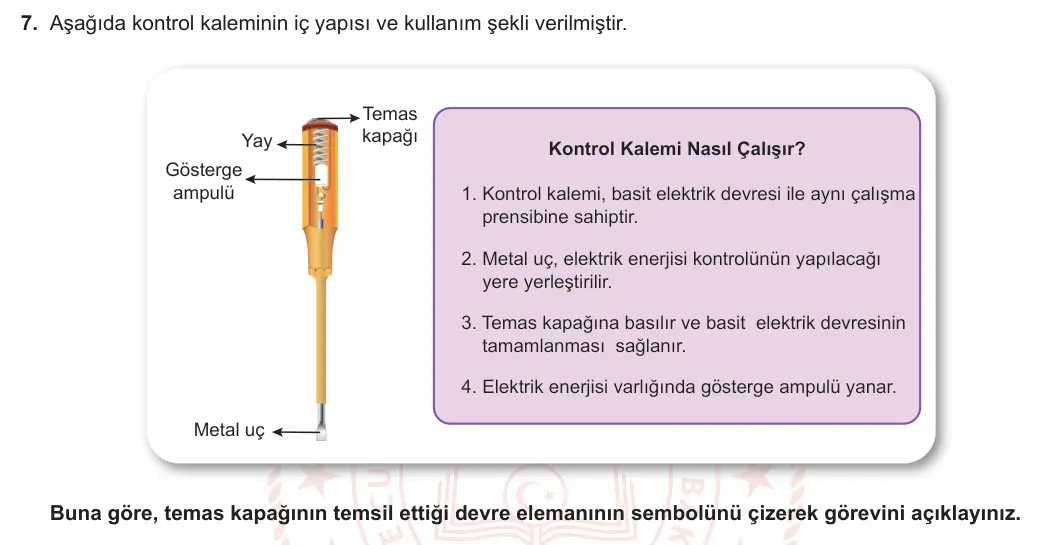

7. Aşağıda kontrol kaleminin iç yapısı ve kullanım şekli verilmiştir. Yay Temas kapağı Kontrol Kalemi Nasıl Çalışır? Gösterge ampulü 1. Kontrol kalemi, basit elektrik devresi ile aynı çalışma prensibine sahiptir. 2. Metal uç, elektrik enerjisi kontrolünün yapılacağı yere yerleştirilir. 3. Temas kapağına basılır ve basit elektrik devresinin tamamlanması sağlanır. 4. Elektrik enerjisi varlığında gösterge ampulü yanar. Metal uç Buna göre, temas kapağının temsil ettiği devre elemanının sembolünü çizerek görevini açıklayınız.
✅ Cevap ve adım adım çözüm
1. Metinde temas kapağına basılınca devrenin tamamlandığı söyleniyor.
2. Devreyi tamamlayan ya da açan devre elemanı anahtardır.
3. Anahtar sembolü: iki nokta arasında bir ucu kalkık duran kısa bir çizgi (açık anahtar). Çizgi diğer noktaya değdiğinde anahtar kapalı olur.
Cevap: Temas kapağı anahtarı temsil eder. Sembolü, iki bağlantı noktası arasında bir ucu yukarı kalkık eğik çizgidir. Görevi devreyi açıp kapatmak, yani elektrik akımının geçmesini sağlamak ya da durdurmaktır. Temas kapağına basılınca devre tamamlanır ve gösterge ampulü yanar.
Dikkat: Anahtar enerji üretmez; sadece devrenin tamamlanıp tamamlanmayacağını kontrol eder.
