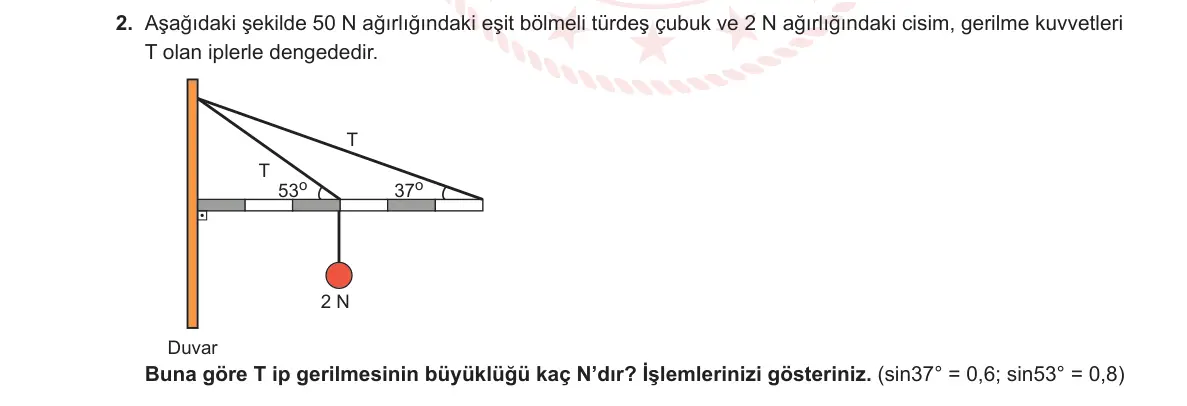

2. Aşağıdaki şekilde 50 N ağırlığındaki eşit bölmeli türdeş çubuk ve 2 N ağırlığındaki cisim, gerilme kuvvetleri T olan iplerle dengededir. T T 53o 37o 2 N Duvar Buna göre T ip gerilmesinin büyüklüğü kaç N’dır? İşlemlerinizi gösteriniz. (sin37° = 0,6; sin53° = 0,8)
✅ Cevap ve adım adım çözüm
1. Çubuk 6 eşit bölmelidir; bir bölmeye 1 birim de. Duvara dayalı uç dönme noktası olsun.
2. Saat yönünde tork oluşturanlar: çubuğun ağırlığı (orta noktada, 3 birim) 50 · 3 = 150 ve cisim (3. bölmede) 2 · 3 = 6. Toplam 156 olur.
3. Saat yönünün tersine tork oluşturanlar ipler: düşey bileşenleri T·sin53° (3 birimde) ve T·sin37° (6 birimde). Toplam T·0,8·3 + T·0,6·6 = 2,4T + 3,6T = 6T olur.
4. Denge şartından 6T = 156, buradan T = 26 N bulunur.
Cevap: 26 N
Dikkat: İpin torkunda yalnızca çubuğa dik bileşeni (T·sin açı) kullanılır.
