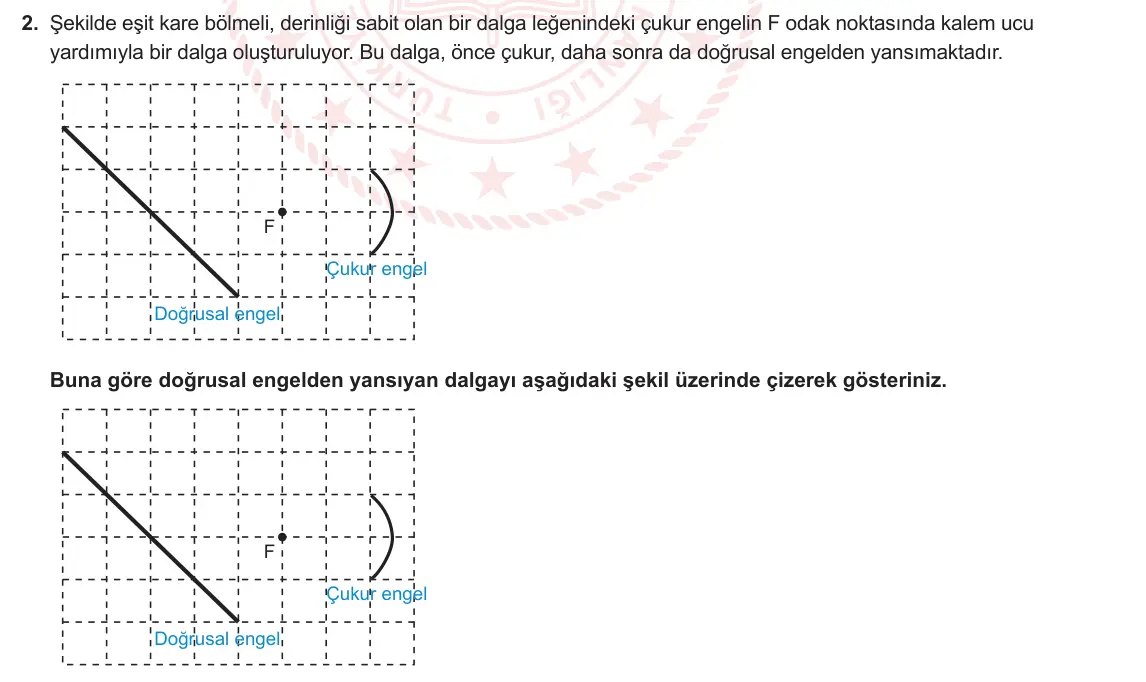

2. Şekilde eşit kare bölmeli, derinliği sabit olan bir dalga leğenindeki çukur engelin F odak noktasında kalem ucu yardımıyla bir dalga oluşturuluyor. Bu dalga, önce çukur, daha sonra da doğrusal engelden yansımaktadır. F Çukur engel Doğrusal engel Buna göre doğrusal engelden yansıyan dalgayı aşağıdaki şekil üzerinde çizerek gösteriniz. F Çukur engel Doğrusal engel
✅ Cevap ve adım adım çözüm
1. Çukur engelin odağında oluşturulan dairesel dalga çukur engelden yansıyınca doğrusal dalgaya dönüşür. Bu doğrusal dalga asal eksene paralel olarak sola doğru ilerler.
2. Sola giden doğrusal dalga, yatayla 45° açı yapan doğrusal engele çarpar.
3. Işın (ilerleme yönü) engelle 45° açı yapar. Yansıyan ışın da engelle 45° açı yapar, yani ilerleme yönü 90° döner ve dalga yukarı doğru ilerler.
4. Yansıyan dalga cepheleri ilerleme yönüne dik olduğundan yatay doğrular biçimindedir. Genişlikleri, çukur engelden yansıyan dalganın genişliği (yaklaşık 2 kare) kadardır.
Cevap: Doğrusal engelden yansıyan dalga, yatay doğrular şeklinde ve yukarı doğru ilerleyen doğrusal bir dalgadır. Çizimde engelin dalgayı karşıladığı bölgeden yukarı doğru yatay dalga cepheleri ve yukarı yönlü ok gösterilir.
Dikkat: Odaktan çıkan dairesel dalga çukur engelden doğrusal yansır; doğrusal engel dalganın şeklini değil yalnızca yönünü değiştirir.
