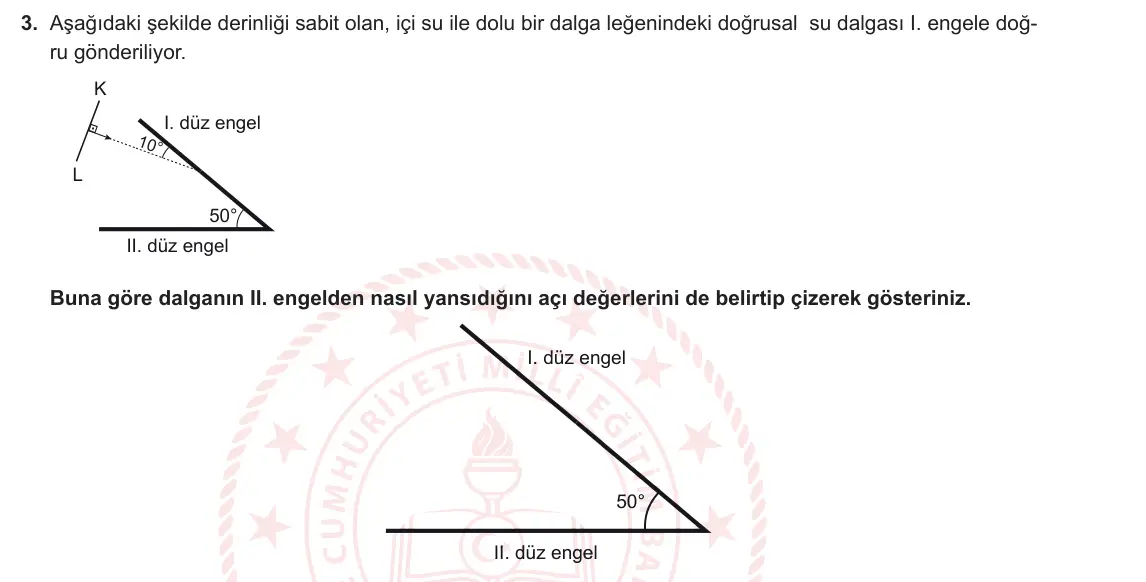

3. Aşağıdaki şekilde derinliği sabit olan, içi su ile dolu bir dalga leğenindeki doğrusal su dalgası I. engele doğru gönderiliyor. K I. düz engel 10° L 50° II. düz engel Buna göre dalganın II. engelden nasıl yansıdığını açı değerlerini de belirtip çizerek gösteriniz. I. düz engel 50° II. düz engel
✅ Cevap ve adım adım çözüm
1. Dalganın ilerleme yönü (ışın), dalga cephesine diktir. Şekilde ışın I. engelle 10° açı yapıyor. Yansımada ışın, engelle aynı açıyı (10°) yaparak engelin öbür tarafından yansır.
2. Engeller arasındaki açı 50°'dir. I. engelden 10° ile yansıyan ışın, II. engele doğru giderken iki engel ve ışın bir üçgen oluşturur. Bu üçgenin dış açısı olarak ışının II. engelle yaptığı açı 50° + 10° = 60° olur.
3. Işın II. engele 60°'lik açıyla (normalle 30°) çarpar ve yine engelle 60° (normalle 30°) açı yapacak şekilde yansır.
4. Dalga cephesi ışına dik olduğu için yansıyan dalga cepheleri II. engelle 30° açı yapar.
Cevap: Dalga II. engelden, ışını engelle 60° (normalle 30°) açı yapacak şekilde yansır; yansıyan doğrusal dalga cepheleri II. engelle 30° açı yapar.
Dikkat: Engelle yapılan açı ile normalle yapılan açıyı karıştırma; ışın ile cephe arasında her zaman 90° vardır.
