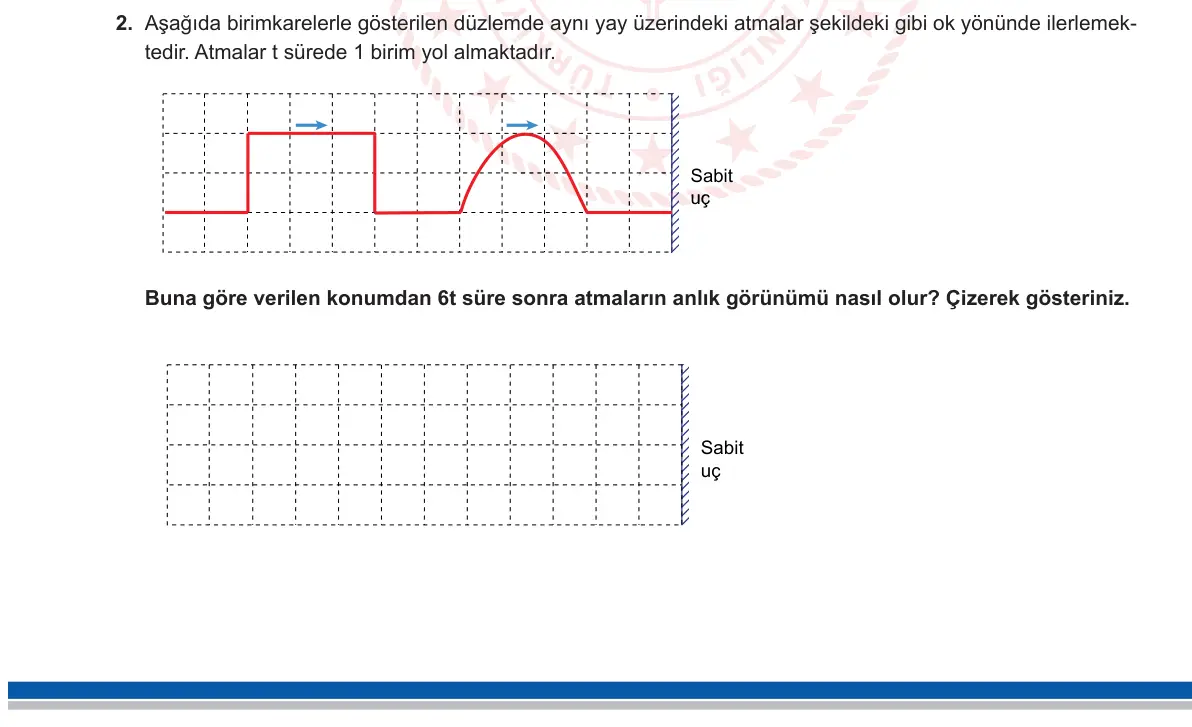

2. Aşağıda birimkarelerle gösterilen düzlemde aynı yay üzerindeki atmalar şekildeki gibi ok yönünde ilerlemektedir. Atmalar t sürede 1 birim yol almaktadır. Sabit uç Buna göre verilen konumdan 6t süre sonra atmaların anlık görünümü nasıl olur? Çizerek gösteriniz. Sabit uç
✅ Cevap ve adım adım çözüm
1. Atmalar t sürede 1 birim gittiğine göre 6t'de 6 birim ilerler. Sabit uç, en soldan 12. birimdedir.
2. Kare atma 2-5. birimler arasında, yüksekliği 2 birim. 6 birim sonra 8-11. birimler arasına gelir. Henüz duvara ulaşmadığı için şekli ve yönü aynı kalır (yukarıda).
3. Tümsek atma 7-10. birimler arasında, yüksekliği 2 birim. Ön ucu 2 birim sonra duvara ulaşır. Sabit uçtan yansıyan atma ters döner (aşağıda) ve geri gelir. 6 birim sonra yansıyan atma 8-11. birimler arasında, ters ve sağ-sol yer değiştirmiş biçimde olur.
4. İki atma 8-11. birimler arasında üst üste gelir, bileşke iki atmanın toplamıdır.
Cevap: 8-11. birimler arasında tek bir bileşke atma görünür. Atmanın iki kenarı 2 birim yüksekliktedir. Üst kenarı ise ortaya doğru aşağı çökerek tümsek atmanın tepesinin geldiği yerde (yaklaşık 9,5. birim) denge çizgisine iner. Yani dikdörtgen atmadan tümsek şeklinde bir parça çıkarılmış gibi görünür.
Dikkat: Sabit uçtan yansıyan atma baş aşağı döner; serbest uçta ise düz yansır.
