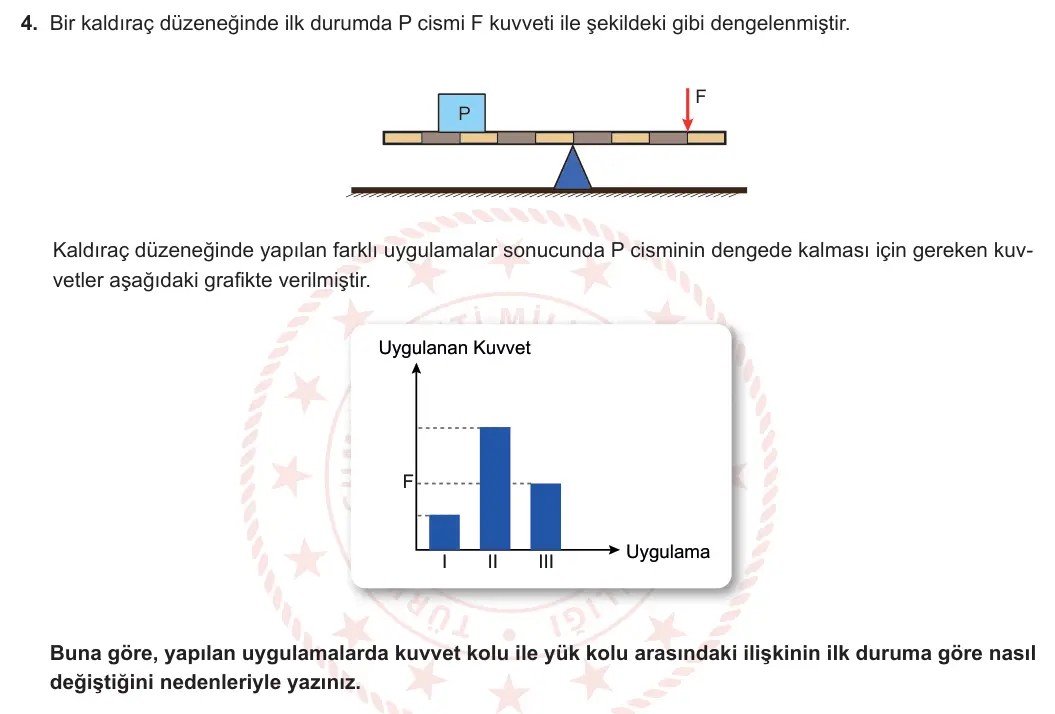

4. Bir kaldıraç düzeneğinde ilk durumda P cismi F kuvveti ile şekildeki gibi dengelenmiştir. F P Kaldıraç düzeneğinde yapılan farklı uygulamalar sonucunda P cisminin dengede kalması için gereken kuv vetler aşağıdaki grafikte verilmiştir. Uygulanan Kuvvet F Uygulama I II III Buna göre, yapılan uygulamalarda kuvvet kolu ile yük kolu arasındaki ilişkinin ilk duruma göre nasıl değiştiğini nedenleriyle yazınız.
✅ Cevap ve adım adım çözüm
1. Kaldıraçta yük × yük kolu = kuvvet × kuvvet kolu olduğundan, kuvvet kolu yük koluna göre ne kadar uzunsa gereken kuvvet o kadar azalır.
2. I. uygulamada gereken kuvvet F'den küçük. Demek ki kuvvet kolunun yük koluna oranı ilk duruma göre artmıştır.
3. II. uygulamada gereken kuvvet F'den büyük. Kuvvet kolunun yük koluna oranı azalmıştır.
4. III. uygulamada gereken kuvvet F'ye eşit. Kuvvet kolunun yük koluna oranı değişmemiştir.
Cevap: I'de kuvvet kolu/yük kolu oranı arttı (kuvvet azaldı); II'de bu oran azaldı (kuvvet arttı); III'te oran aynı kaldı (kuvvet F'ye eşit). Benzer ifadeler de doğru kabul edilir.
Dikkat: Gereken kuvveti tek bir kolun uzunluğu değil, kuvvet kolunun yük koluna oranı belirler.
