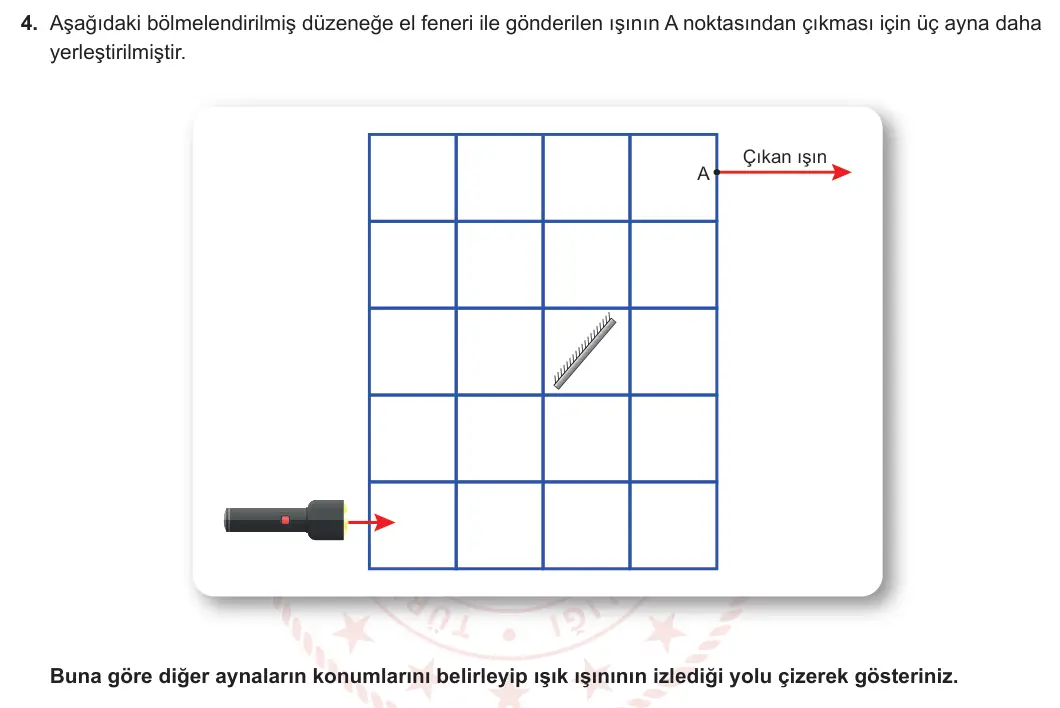

4. Aşağıdaki bölmelendirilmiş düzeneğe el feneri ile gönderilen ışının A noktasından çıkması için üç ayna daha yerleştirilmiştir. Çıkan ışın A Buna göre diğer aynaların konumlarını belirleyip ışık ışınının izlediği yolu çizerek gösteriniz.
✅ Cevap ve adım adım çözüm
1. Işık en alt satırda sağa doğru ilerliyor. Verilen ayna orta satırın 3. karesinde "/" biçiminde duruyor; aşağıdan gelen ışını sağa çevirebilir.
2. 1. ayna: en alt satırın 3. karesine "/" biçiminde (45° eğik) bir ayna koy. Sağa giden ışın bu aynadan yukarı yansır ve 3. sütunda yukarı çıkarak verilen aynaya ulaşır.
3. Verilen ayna ışını sağa yansıtır. 2. ayna: orta satırın en sağdaki karesine "/" biçiminde bir ayna koy; ışın yukarı döner.
4. 3. ayna: en üst satırın en sağdaki karesine "/" biçiminde bir ayna koy; ışın sağa yansıyıp A noktasından çıkar.
Cevap: Aynalar en alt satırın 3. karesine, orta satırın 4. karesine ve en üst satırın 4. karesine 45° eğik konur. Işığın yolu: sağa → yukarı (3. sütun) → sağa (orta satır) → yukarı (4. sütun) → sağa, A'dan çıkış.
Dikkat: Her yansımada gelme açısı yansıma açısına eşittir; 45° eğik ayna ışını 90° döndürür.
