Fizik · 10. Sınıf · 2023-2024 1. Dönem 2. Yazılı · 3. Bölüm 7. Soru

Kazanım: 10.1.2.1. Elektrik Akımı, direnç ve potansiyel farkı arasındaki ilişkiyi analiz eder. c) Elektrik devrelerinde eşdeğer direnç, direnç, potansiyel farkı ve elektrik akımı ile ilgili matematiksel hesaplamalar yapılması sağlanır.

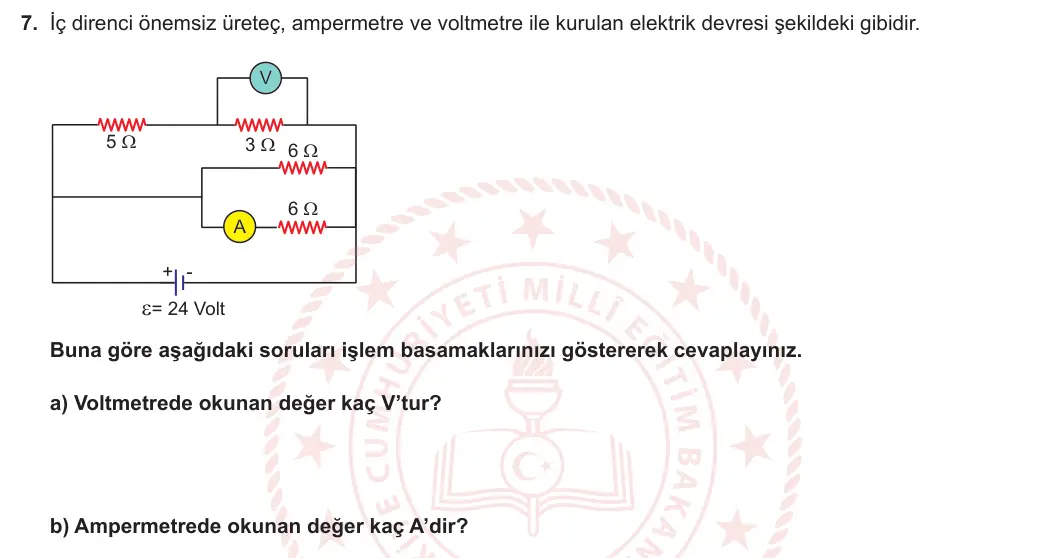

7. İç direnci önemsiz üreteç, ampermetre ve voltmetre ile kurulan elektrik devresi şekildeki gibidir.

V 5 Ω 3 Ω6 Ω 6 Ω A - + ε= 24 Volt Buna göre aşağıdaki soruları işlem basamaklarınızı göstererek cevaplayınız.

a) Voltmetrede okunan değer kaç V’tur?

b) Ampermetrede okunan değer kaç A’dir?
