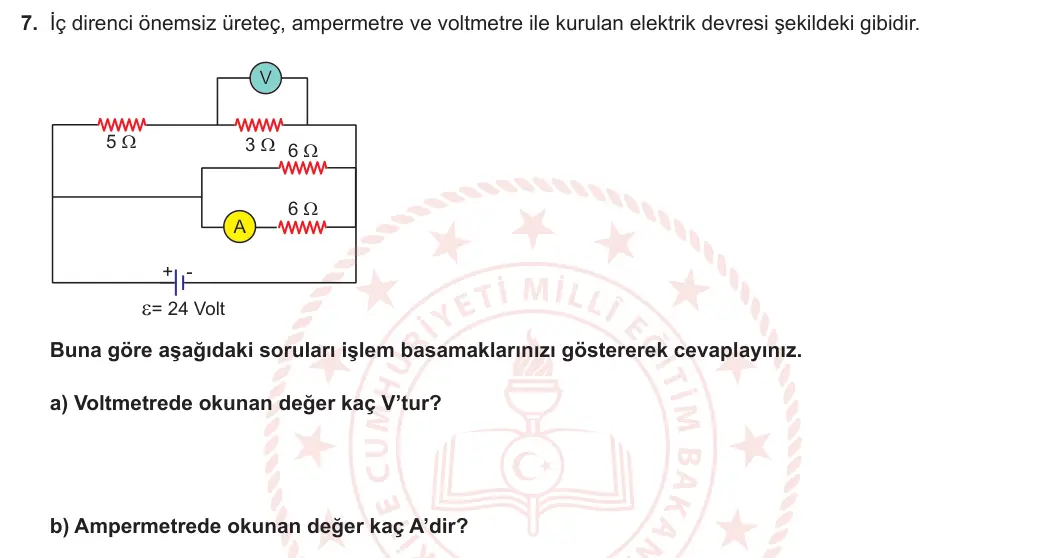

7. İç direnci önemsiz üreteç, ampermetre ve voltmetre ile kurulan elektrik devresi şekildeki gibidir. V 5 Ω 3 Ω6 Ω 6 Ω A - + ε= 24 Volt Buna göre aşağıdaki soruları işlem basamaklarınızı göstererek cevaplayınız. a) Voltmetrede okunan değer kaç V’tur? b) Ampermetrede okunan değer kaç A’dir?
✅ Cevap ve adım adım çözüm
1. Üretecin iki ucuna iki kol paralel bağlı: Üst kolda 5 Ω ve 3 Ω seri, alt kolda iki 6 Ω'luk direnç birbirine paralel. Her kolun gerilimi 24 V'tur.
2. Üst kol: Toplam direnç 5 + 3 = 8 Ω, akım 24/8 = 3 A.
3. Voltmetre 3 Ω'luk direncin uçlarına bağlı: V = 3·3 = 9 V.
4. Alt kol: Her 6 Ω'luk direncin gerilimi 24 V. Ampermetre bir 6 Ω'luk dirençle aynı dalda olduğundan I = 24/6 = 4 A okur.
Cevap: a) 9 V b) 4 A
Dikkat: Üretece doğrudan paralel bağlı kolların her biri üretecin tüm gerilimini alır; kolları ayrı ayrı çözmek işini kolaylaştırır.
