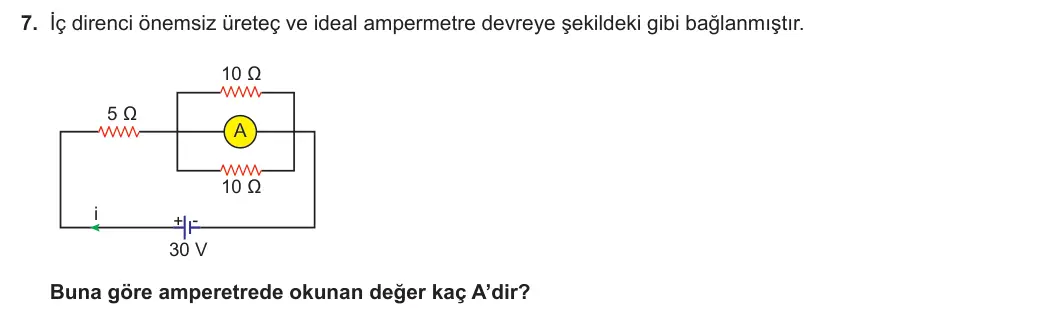

7. İç direnci önemsiz üreteç ve ideal ampermetre devreye şekildeki gibi bağlanmıştır. 10 Ω 5 Ω A 10 Ω i 30 V Buna göre amperetrede okunan değer kaç A’dir?
✅ Cevap ve adım adım çözüm
1. İdeal ampermetrenin direnci sıfırdır. Ampermetre, iki 10 Ω'luk dirençle paralel bağlı olduğundan bu dirençlerin uçlarını kısa devre eder.
2. Akım her zaman direnci sıfır olan yolu seçer. Bu yüzden 10 Ω'luk dirençlerden akım geçmez, akımın tamamı ampermetreden geçer.
3. Devrede yalnızca 5 Ω'luk direnç kalır: Reş = 5 Ω.
4. Ana kol akımı: i = 30/5 = 6 A. Bu akımın tamamı ampermetreden geçer.
Cevap: Ampermetrede okunan değer 6 A'dir.
Dikkat: İdeal ampermetre paralel bağlandığı dirençleri kısa devre eder; bu dirençleri eşdeğer direnç hesabına katma.
